产品详情
简单介绍：
CEF系列高低温应变片采用聚酰亚胺树脂基片，可以在-269°C ～+200°C的环境下使用。
详情介绍：

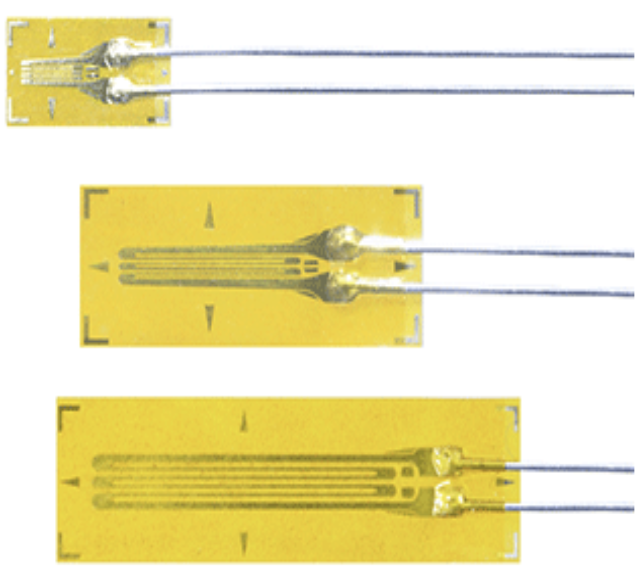

TML东京测器 CEF系列高低温应变片
高低温应变片CEF系列应变片采用聚酰亚胺树脂基片，以及特殊合金敏感栅。可以在-269°C ～+200°C的环境下使用该系列仅适用于片长为1、3和6mm的单轴配置。
|
被测物材料
|
金属、陶瓷
|
基片
|
聚酰亚胺
|
|---|---|---|---|
|
使用温度范围
(°C) |
-269 ~ +200°C
|
敏感栅
|
特殊合金箔
|
|
温度补偿范围
(°C) |
-196 ~ +80°C
|
应变极限
（室温） |
1%
（10000×10-6应变） |
|
主要适用粘合胶
|
C-1、EA-2A、CN
|
疲劳寿命
（室温） |
1×106
（±1500×10-6应变） |
高低温使用
|
样式
|
型号
|
敏感栅长
(mm) |
敏感栅宽
(mm) |
基片长度
(mm) |
基片宽度
(mm) |
电阻
(Ω) |
|---|---|---|---|---|---|---|
|
单轴 （G.F.约2.1）  CEFLA-1-11 |
CEFLA-1-11 CEFLA-1-17 CEFLA-1-23 |
1 | 0.5 | 4 | 2.2 | 120 |
|
CEFLA-3-11 CEFLA-3-17 CEFLA-3-23 |
3 | 0.6 | 6.9 | 2.8 | 120 | |
|
CEFLA-6-11 CEFLA-6-17 CEFLA-6-23 |
6 | 1.0 | 10.6 | 3.1 | 120 |
推荐使用带专用导线的CEF系列应变片（定制）
|
导线
|
使用温度范围
|
应变片（含导线）型号示例
|
导线颜色
|
|---|---|---|---|
|
3线绞合
FEP屏蔽线 |
-269 ~ +200°C
|
CEFLA-1-11-6FA3LT-F CEFLA-1-11-6FB3LT-F |
红绿蓝
（7芯0.18mm直径） |
|
红绿蓝
（单芯0.2mm直径） |
|||
|
3线绞合
PTFE屏蔽线 |
-269 ~ +260°C
|
CEFLA-1-11-4FA3LT-F CEFLA-1-11-4FB3LT-F |
红黑白
（7芯0.16mm直径） |
|
红黑白
（单芯0.2mm直径） |
