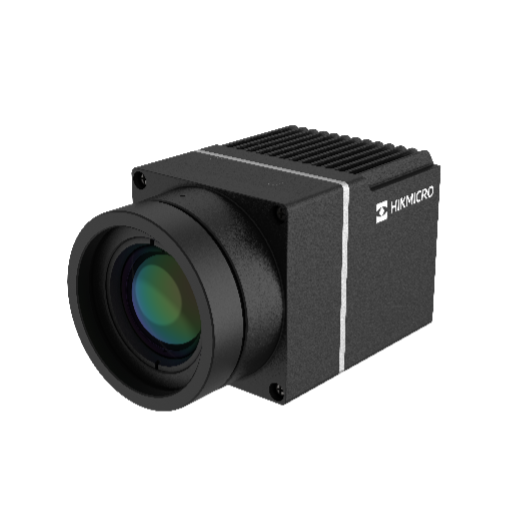

海康微影（HIKMICRO）TD20X7T小型工业红外热像仪
小型化工业测温枪机是一款测温型枪机类产品，设备支持红外成像测温，体积小，功耗低，网口对接方便，可广泛应用于防爆集成、机器人集成等产品。
【功能特性】
-
内置高灵敏度探测器，支持640 × 512分辨率
-
支持多种测温功能：点、线和框测温，通过十字光标突显*高温
-
支持2种测温范围：-20 ℃-150 ℃或0 ℃-550 ℃
-
支持多种伪彩
-
支持3D降噪、手动AGC等图像细节增强功能
-
支持快门校正、光学透过率矫正等功能
-
测温精度：±2 ℃或者读数的±2%
-
产品设计小巧，便于集成
技术参数
|
型号
|
HM-TD2067T-25/X
|
|
热成像
|
传感器类型
|
氧化钒非制冷型探测器
|
|
分辨率
|
640 × 512
|
|
帧频
|
50 Hz: 50 fps
|
|
像元尺寸
|
17 μm
|
|
响应波段
|
8~14 μm
|
|
NETD（噪声等效温差）
|
<35 mk(@25 °C,F#=1.0)
|
|
红外图像尺寸
|
640 × 512
|
|
热成像镜头焦距
|
25 mm
|
|
光圈值
|
1.0
|
|
MRAD（空间分辨率）
|
0.68
|
|
热成像近摄距
|
5 m
|
|
测温*远距离（0.1×0.1m）
|
25 m
|
|
视场角
|
24.5° × 19.7°
|
|
调色板
|
白热、黑热、融合1、彩虹、融合2、铁红1、铁红2、深褐色、色彩1、色彩2、冰火、雨、红热、绿热、深蓝等15种
|
|
测温精度
|
±2 ℃或读数的±2%
|
|
测温范围
|
-20 ℃-150 ℃或0 ℃-550 ℃
|
|
图像处理
|
智能信息叠加
|
10个点测温，7个框测温，1个线测温
|
|
视音频
|
预览路数
|
3路
|
|
视频压缩标准
|
H.264/MJPEG
|
|
接口
|
客户端
|
iVMS-4200/iVMS-4800
|
|
报警输入
|
支持1路DC 0~3.3 V报警输入
|
|
报警输出
|
支持1路常开型电平量输出
|
|
RS485控制接口
|
1路，支持HIKVISION/PELCO-D/PELCO-P/MODBUS协议
|
|
网口
|
1路RJ45接口10 M/100 M自适应以太网口
|
|
网络协议
|
IPv4,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTP,TCP,UDP,IGMP,ICMP,DHCP
|
|
应用编程接口
|
支持ISAPI、SDK 16/32bit 640*512像素温度数据输出，开放型网络视频接口标准协议
|
|
模拟视频输出
|
支持1路CVBS输出
|
|
系统参数
|
菜单语言
|
中文
|
|
存储温度和湿度
|
-40 ℃~70 ℃，＜90% RH
|
|
外壳材质
|
镁合金
|
|
安装
|
M3螺纹口
|
|

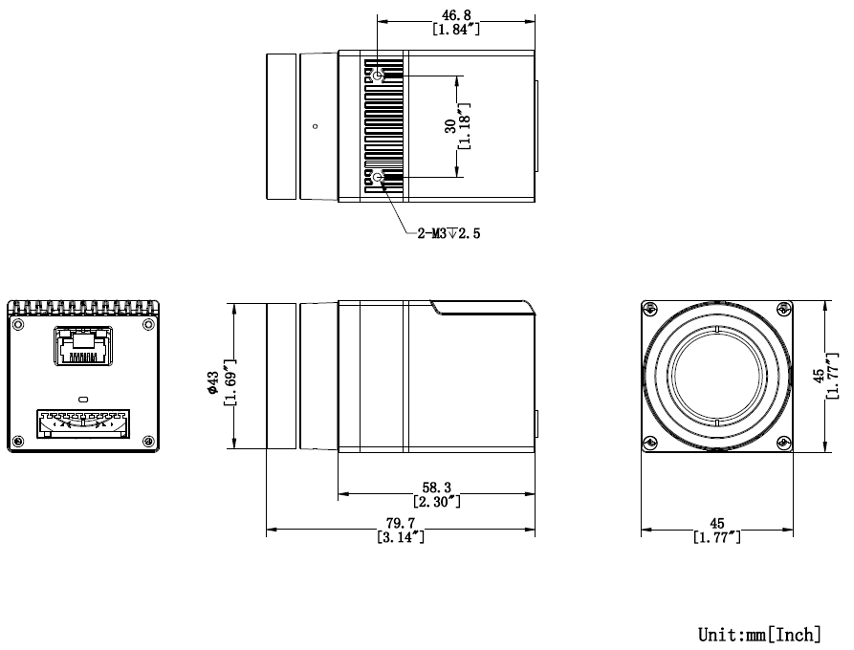

尺寸
|
79.7 × 45 × 45 mm（长宽高）
|
|
电源输入
|
DC 10~30 V
备注：包装标配DC 12 V电源适配器
|
|
功率
|
Max. 2.5 W
|
|
工作温度和湿度
|
-20 ℃~50 ℃，＜90% RH
|
|
防护等级
|
IP40
|
|
重量
|
192 g
|
|
