红外热成像技术在建筑外墙检测中的实践应用与案例分析

红外热成像技术在建筑外墙检测中的实践应用与案例分析

一、引言：建筑外墙检测的技术痛点与红外热成像的优势

建筑外墙空鼓、渗漏及节能性能缺陷是行业长期存在的**隐患与能耗问题。传统检测手段（如敲击法、目测法）依赖人工经验，效率低且误差率高。红外热成像技术通过非接触式温度场分析，可精准识别墙体内部缺陷，检测速度提升70%以上，数据准确度达90%（参考文献：美国材料与试验协会ASTM C1153标准）。

二、红外热成像技术原理与设备选型

1. 热传导差异性分析

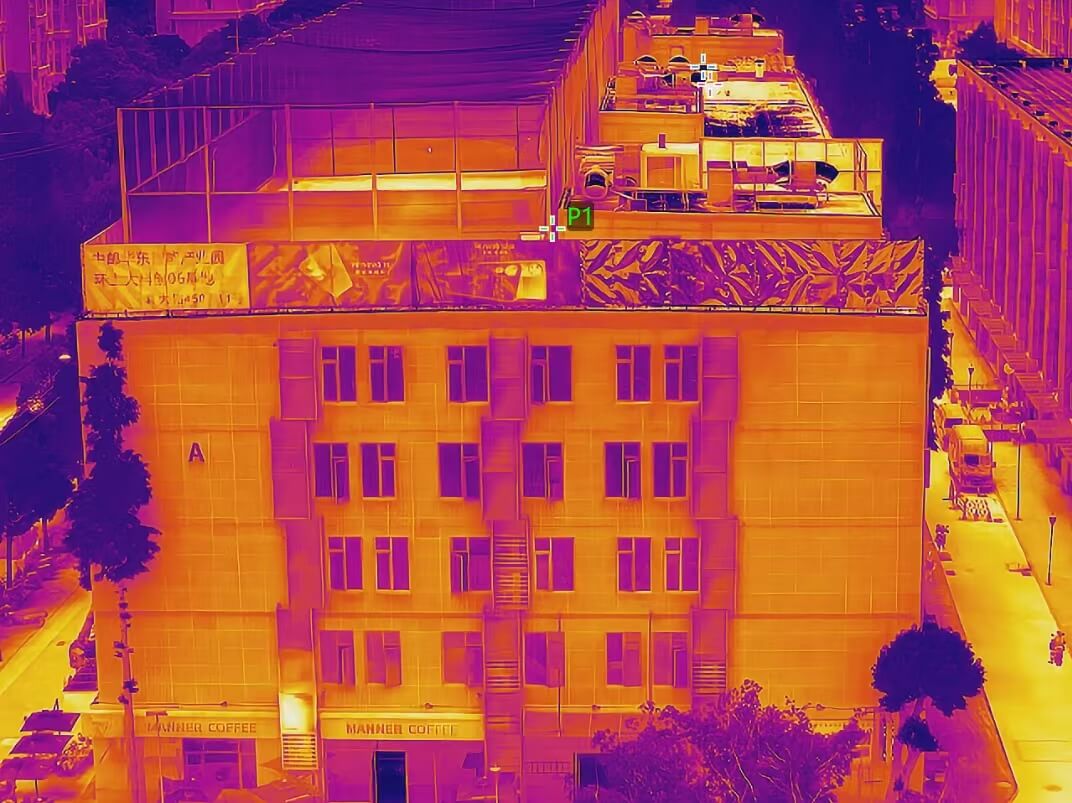

   建筑材料的导热系数差异（如混凝土2.5W/m·K vs. 空气0.024W/m·K）导致空鼓区域温度梯度显著。红外热像仪通过捕捉0.7-14μm波段热辐射，生成高分辨率伪彩图谱（图1）。

2. 设备技术参数要求

• 热灵敏度（NETD）≤50mK

• 空间分辨率≥1mrad

• 温度测量范围-20℃~+150℃
  以海康微影（HIKMICRO）某款工业级热像仪为例，其搭载640×512氧化钒非制冷探测器，支持温差自动报警功能，技术文档显示在10米距离下可识别3mm级空鼓裂缝（产品技术白皮书）。

• https://www.puitech.com/puitech_Product_2065124597.html

• https://www.puitech.com/puitech_Product_2064962546.html


三、标准化检测流程与数据解读

1. 前期准备阶段

• 环境条件：环境温差需≥5℃（建议清晨或日落后检测）

• 设备校准：根据GB/T 19870标准进行黑体辐射源校准

• 现场操作规范

步骤	操作要点	技术目标
1	区域网格化划分（≤5m×5m）	减少边缘畸变
2	热像仪垂直距离1-10m	确保空间分辨率达标
3	多角度拍摄（俯仰角≤30°）	排除阳光反射干扰

3. 缺陷判定标准

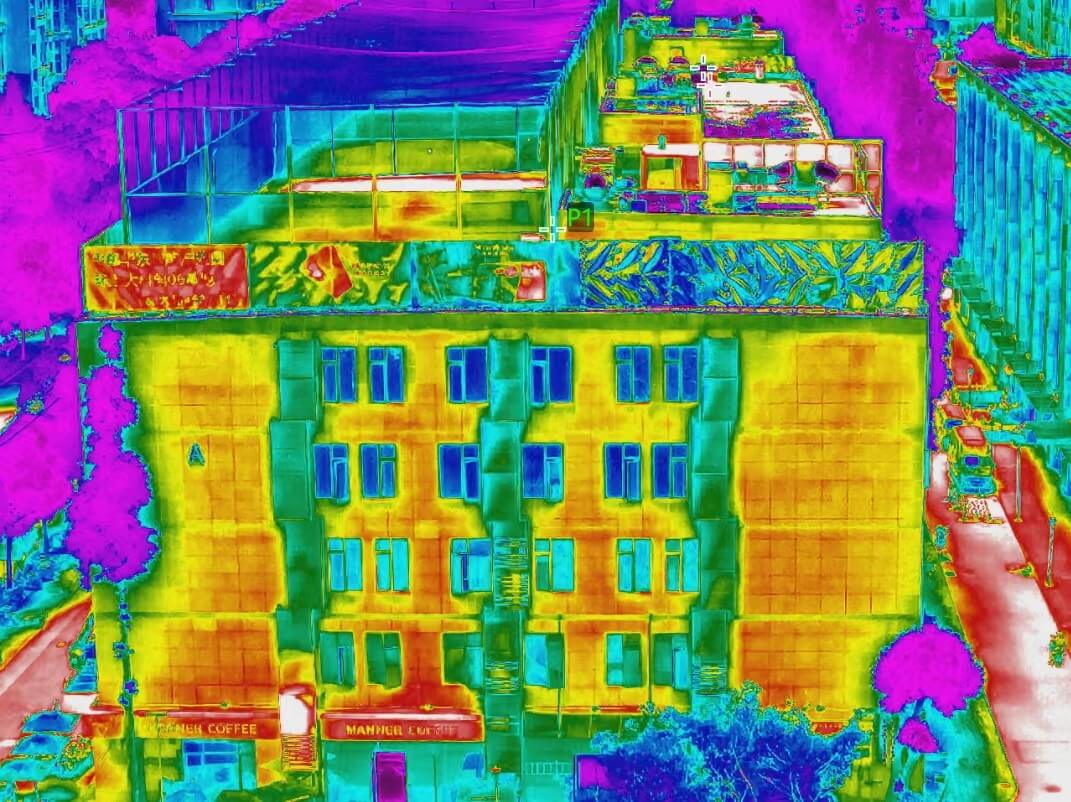

• 空鼓：温差≥2℃且呈不规则斑块（图2）

• 渗漏：高温区边缘伴毛细水迹（符合JC/T 2114-2023规范）

• 保温缺陷：热桥区域温度偏差＞15%（参考欧盟EN 13187标准）

---

四、典型工程案例与数据分析

案例1：某高层住宅外墙空鼓检测

• 检测面积：12,000㎡

• 设备配置：HIKMICRO HM-TP96-25PCK/W手持式热像仪（测温精度±1℃）

• 结果分析：发现37处空鼓，*大面积2.8㎡（图3），经钻孔验证准确率91%

案例2：商业综合体渗漏水诊断

• 问题背景：雨季墙面返潮，常规检测未发现渗漏点

• 红外检测：锁定3处暗藏管道接头渗水（温差4.2℃）

• 修复方案：局部注浆+防水涂层（成本降低60%）



---

五、技术拓展：建筑节能评估与碳排放测算

通过红外热成像与BIM模型联动，可量化分析建筑围护结构热损失：

1. 建筑表面温度场三维重建（图4）

2. 热流密度计算：Q=U×ΔT×A（U为传热系数）

3. 节能改造效益评估：某办公楼改造后年节能量达32万kWh（数据来源：国际能源署建筑能效报告）

---

六、行业发展趋势与标准化建议

1. 技术融合方向

• AI图像识别：自动标注缺陷区域（准确率提升至95%）

• 无人机搭载巡检：单日检测量突破50,000㎡

• 行业标准完善需求
  建议制定《建筑红外检测现场操作规范》，明确以下内容：

• 不同材料的发射率修正表

• 湿热地区检测时段选择原则



---

结语

红外热成像技术正推动建筑检测从"经验判断"向"数据驱动"转型。随着国产设备如海康微影（HIKMICRO），NEC AVIO红外热像仪，在探测器灵敏度、软件算法等领域的突破，该技术在城市更新、既有建筑改造中的应用将更加普及。
