高帧频在线测温热像仪HM-TD2D67E-7/Q
查看大图

  • Name：高帧频在线测温热像仪HM-TD2D67E-7/Q

  • Model：HM-TD2D67E-7/Q
  • Manufacturer：海康微影
Introduce：
高帧频100Hz在线测温热像仪 高灵敏度探测器分辨率640*512，测温范围:-20-150℃或0-650℃，测温精度:±1/或者读数的±1%（取最大值）
Detail：

海康微影（HIKMICRO）高帧频在线测温热像仪HM-TD2D67E-7/Q

高帧率测温枪机，小体积，低功耗，易集成，实时高精度进行红外测温


热成像功能：

  • 热成像无热化镜头7mm，最小成像距离0.5m

  • 高灵敏度探测器，支持640x384/50Hz和384x288/100Hz的切换

  • 最高温十字定位

  • 支持点、线、框测温

  • 测温范围：-20-150℃或0-650℃

  • 测温精度：±2℃或者读数的±2%（量程范围内），取最大值；常温下测温精度±1℃或者读数的±1%（0~150℃），取最大值

  • 支持定时、温差和手动模式下快门校正

  • 支持3D降噪功能，伪彩色可调节，图像细节增强功能

  • 支持镜像、数字变倍(支持2x,4x,8x)和本地视频输出

  • 支持光学透过率矫正功能

  • 体积小易集成、所有接口防松脱


热成像

传感器类型

氧化钒非制冷型探测器

分辨率

640 × 512

帧频

50 Hz: 50 fps
100Hz：100fps

像元尺寸

17 μm

响应波段

8~14 μm

NETD（噪声等效温差）

< 80 mk(@25 °C,F#=1.0)

最大图像尺寸

640 × 512

热成像镜头焦距

7 mm

最大光圈值

F0.95

MRAD（空间分辨率）

2.43

热成像近摄距

0.5 m

测温最远距离（0.1×0.1m）

8 m

视场角

384×288：55.1°（H）*42°（V）
640×512：90.4°（H）*75°（V）

调色板

白热、黑热、融合1、彩虹、融合2、铁红1、铁红2、深褐色、色彩1、色彩2、冰火、雨、红热、绿热、深蓝等15种

测温精度

±2℃或者读数的±2%（量程范围内），取最大值；常温下测温精度±1℃或者读数的±1%（0~150℃），取最大值

测温范围

- 20°C-650°C

传感器热响应时间

4ms

图像处理

智能信息叠加

10个点测温，10个框测温，1个线测温

视音频

最大预览路数

20路

视频压缩标准

H.265/H.264/MJPEG

接口

客户端

HIKMICRO Analyzer

报警输入

支持1路DC 0~3.3 V报警输入

报警输出

支持1路常开型开关量输出

RS485控制接口

1路，支持HIKVISION/PELCO-D/PELCO-P/MODBUS协议

网口

1路RJ45接口10 M/100 M/1000 M自适应以太网口

网络协议

IPv4,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTP,TCP,UDP,IGMP,ICMP,DHCP

应用编程接口

支持ISAPI、SDK 16/32bit 640*512像素温度数据输出，开放型网络视频接口标准协议

模拟视频输出

支持1路CVBS输出

系统参数

菜单语言

中文

存储温度和湿度

-40 ℃~70 ℃，＜90% RH

外壳材质

铝合金

安装

M3螺纹口

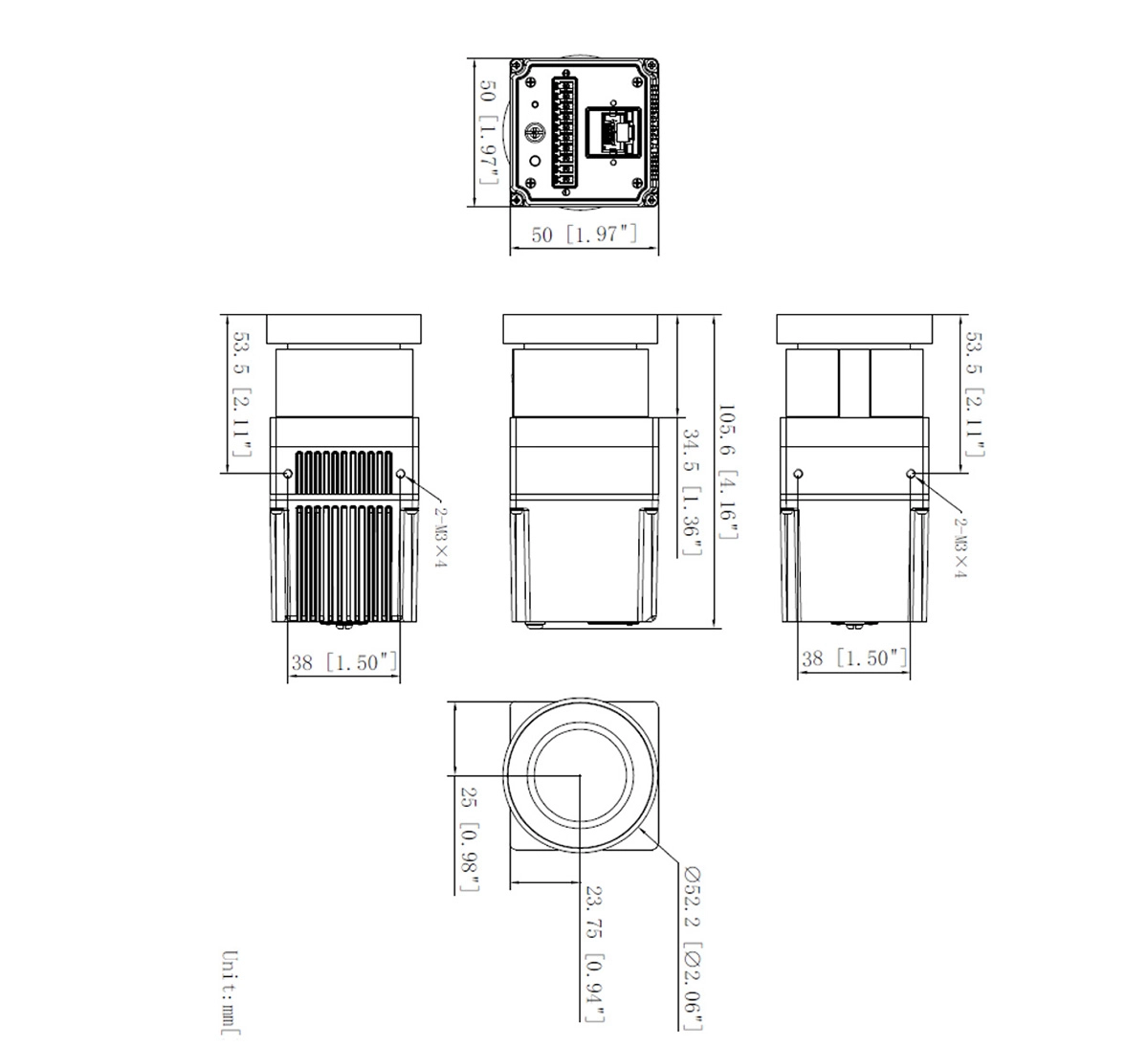

尺寸

103.5 × 50 × 50 mm（长宽高）

电源输入

DC 12~24 V
备注：包装标配DC 12 V电源适配器

功率

Max. 4.2W

工作温度和湿度

0 ℃~50 ℃，＜90% RH

防护等级

IP42

重量

约 342g
