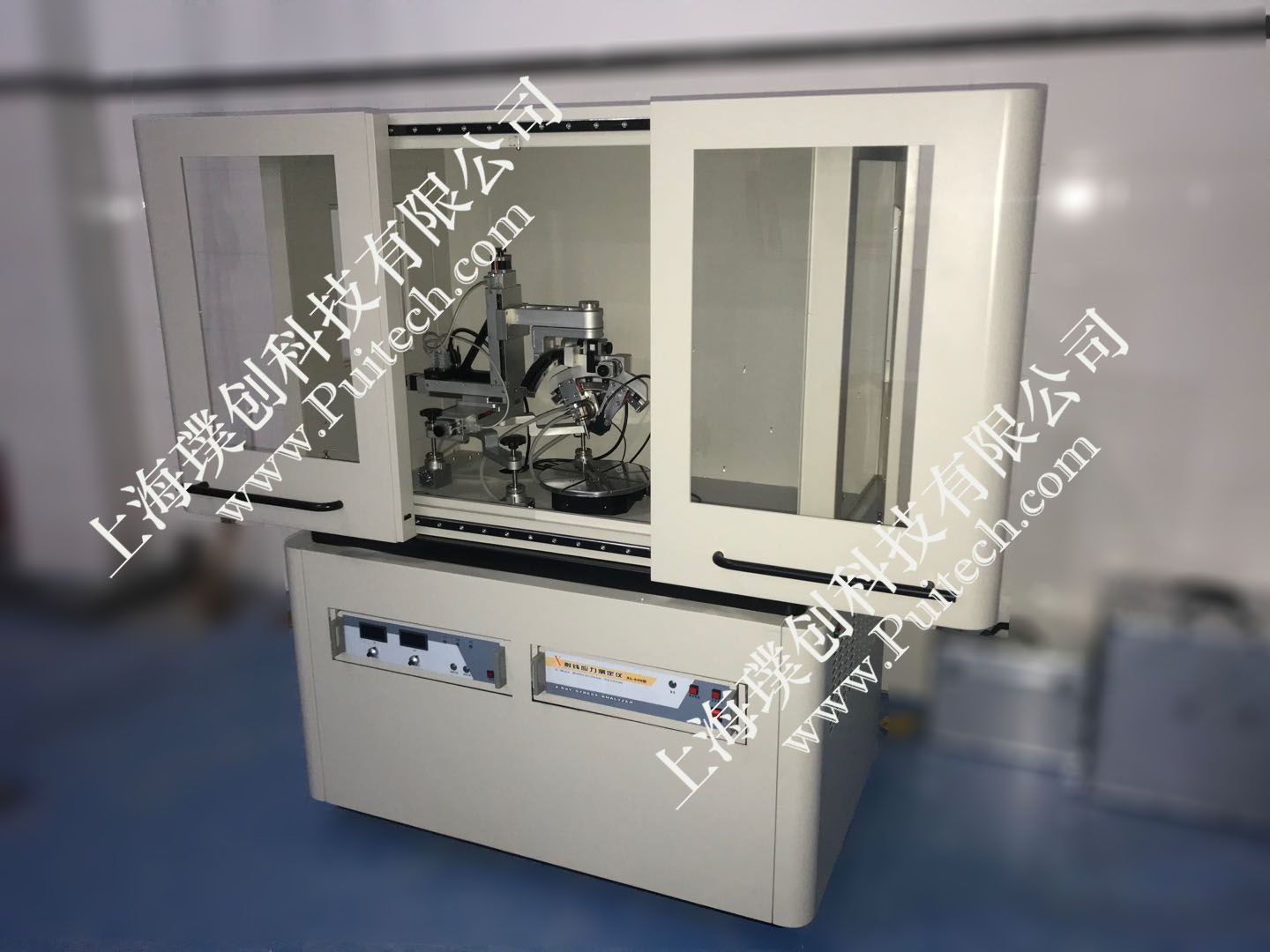

Name：X-ray residual stress tester

X射线残余应力测定仪 XL-640

X射线残余应力测定仪，主要用于测定金属构件的残余应力，而残余应力是关乎机械构件和工程的质量、寿命的重要因素，因而该仪器在机械制造、水利水电、热电核电、航空航天、核工业、石油化工、冶金、铁路、交通等等行业，以及高等院校、科研单位，日益受到高度重视。其次本仪器还可测定钢中残余奥氏体含量，而残奥含量会影响材料的疲劳强度和变形趋势,所以在机械制造中亦普遍受到关注。近年来特别是轴承、齿轮、弹簧、轧辊等等制造行业，已把残余应力、残奥含量测定当成质量控制的必需手段。另外还具备测定织构和晶体定向的功能；因为能够针对实际工件进行测试和分析，所以这项功能备受青睐。
本次参与竞标的金属构件残余应力无损检测成套系统设备及软件为爱斯特应力技术有限公司研发生产的设备，其型号为XL-640型，该产品经过20多年的市场考验，XL-640型在中国各大高校，研究所，高铁行业，航空航天等应用非常广泛。

设备功能：适用于测试金属材料的残余应力；残余奥氏体含量测试。

整套设备详细技术指标：

1、正确的侧倾法（或称为χ法），免除吸收因子影响。

2、被测材料：标配Cr靶X射线管，CrKα辐射适合于铁素体型钢、铝合金、镁合金、硬质合金等等材料；CrKβ辐射适用于奥氏体不锈钢、高温合金、铜等等材料。Cu靶、Mn靶X射线管可更换。

3、高压电源：功率30kV×10mA。

4、探测器：硅微带线阵探测器，640通道。

5、2θ范围：118°～169°。

6、ψ角范围：±45°。

7、准直管：内径为（Ø0.5/Ø1/Ø1.5/Ø2/Ø3/Ø4ｍｍ）

8、测试点定位：采用激光定位器。

9、X射线管冷却系统：封闭恒温循环水箱。

10、电源：2000W，220V，50Hz。

11、整机测量精度：

对于无应力铁粉，使用CrKα辐射和（211）晶面，仪器连续测试不少于5遍，所得应力平均值应在±14MPa以内，其标准差宜不大于14MPa （符合美国标准ASTM E915-2010、欧盟标准EN 15305 2008和国标GB7704-2017）。

12 台式支架：实现三维平移，垂直（Z 方向）行程≥110mm，X方向行程≥110mm，Y方向行程≥110mm。

13 软件功能：

13.1 在所选X射线管靶材合适的前提下，在Windows环境，用户只需选定和确认被测材料类型，

其余所有测试参数将自动确定。

13.2 自动升起X 射线管高压，自动完成测量全过程，随时进行数据处理。

13.3 测试完毕自动关闭X 射线管高压，输出测试结果，生成实验报告。

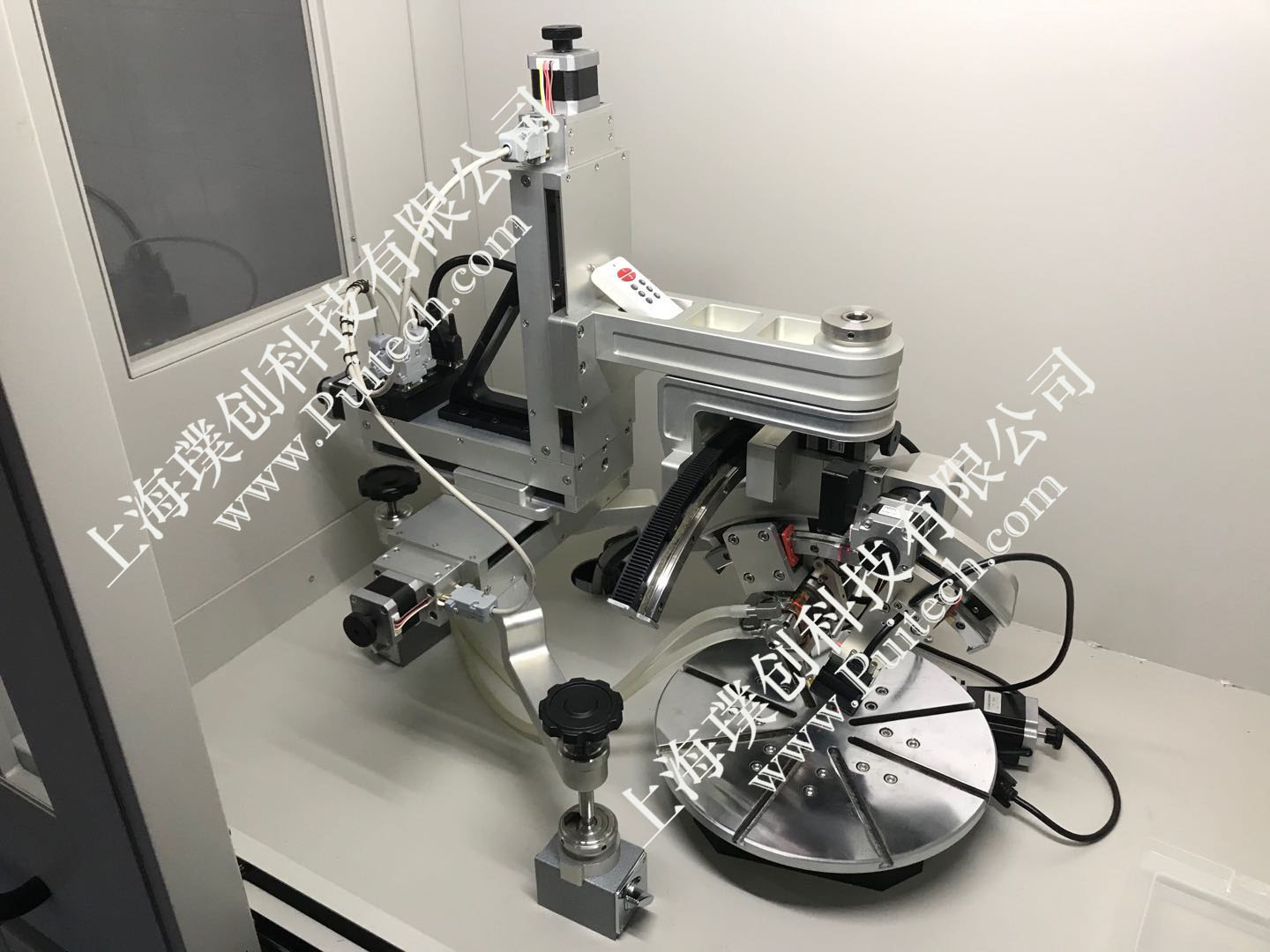

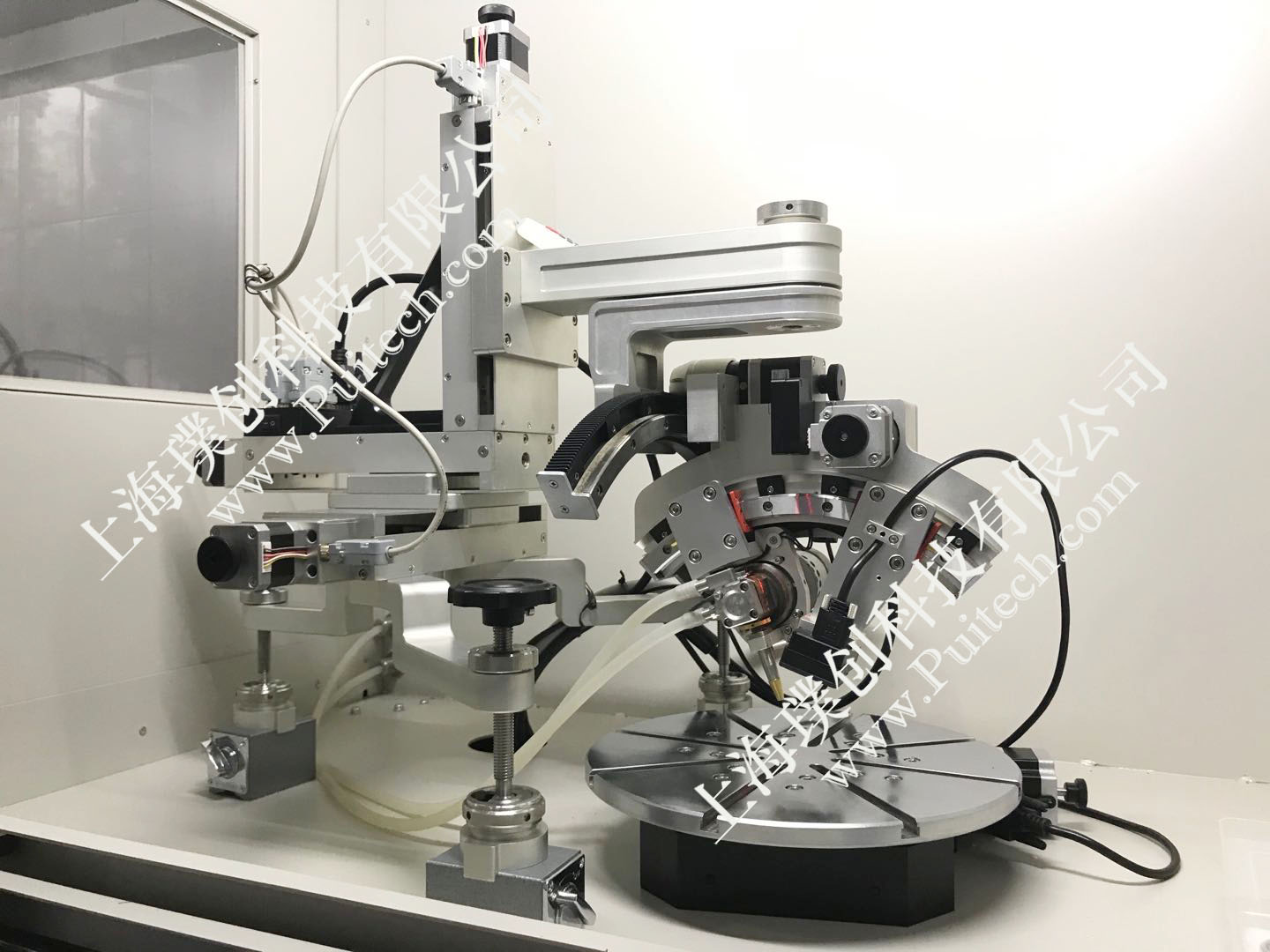

XL-640型X射线应力仪测角仪结构：
测角仪侧倾法结构。其主要特点：（1）2θ平面与ψ平面相垂直；（2）使入射线与线阵探测器的垂直平分线关于ψ平面对称分布；（3）对于不同的材料、靶材和衍射角，需要改变2θ范围时，采用步进电机、钢带传动，同步地、对称地改变X射线管和探测器的位置，维持正确的侧倾法衍射几何布置。

探测器：
瑞士DECTRIS公司的微带X射线探测器（Microstrip X-ray Detectors）。该探测器的接收部分由640硅微带组成，每条硅微带的宽度为50μm，能够灵敏地接收达到一定能量阈值的单个X光子，实现无噪声单光子计数，抗辐射、免维护和无限寿命的特点。
