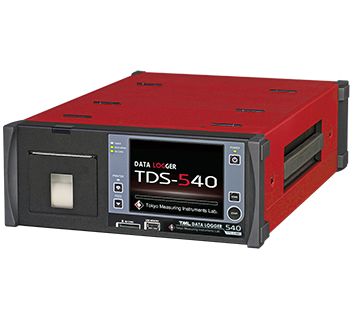

TDS-540 static data acquisition instrument
查看大图

  • Name：TDS-540 static data acquisition instrument

  • Model：
  • Manufacturer：日本TML
Introduce：
Shanghai Pu Chuang Technology Co., Ltd. is mainly committed to the sales of "TDS-540 static data acquisition instrument.
Detail：

日本TML TDS-540 静态数据采集仪

TDS-540是一款高性能易操作的数据采集仪，集成了静态应变测量所需的所有功能，可以连接应变计、应变式传感器、直流电压、热电偶和铂电阻。其独特的测量技术通过消除热电动势、放大器的热零漂移和电源线噪声，进行高度稳定的测量。TDS-540可扩展至1000通道，配合高速扩展箱IHW-50G可实现1000通道0.4s测量，搭载0.1×10-6的高分辨率模式。此外，TDS-540配备了新开发的远程数据记录功能，实现互联网浏览器远程控制。具备以太网LAN，USB，RS-232C和可选的无线LAN接口。
或称数据记录仪（Data Logger）、静态应变仪
可配备无线LAN接口的型号目前只在日本国内销售。

特点

•强大的内部数据存储和UPS电路保证数据的可靠存储
•±1秒/天的时钟精度实现稳定的间隔测量
•*快4s的快速启动
•通过“传感器ID”一次设定系数、单位、小数点、传感器类型
•*多1000通道测量（搭配外部扩展箱）
•单通道高速测量仅需0.04s
•搭载0.1×10-6的高分辨率模式
•结合带测温功能的应变计，一个通道同时测量应变和温度
•支持应变完全补偿法
•多种检查功能（可设置定时器自动检查）
•配备带触摸屏的彩色液晶显示器
•内置高速打印机
•标配LAN，USB，RS-232C接口
•内置扩展箱配有避雷装置
•兼容TML-NET（结合ASW / SSW单元和NDR-100）

型号名称 TDS-540
测量目标 应变计，应变计型转换器
直流电压，热电偶，铂温度测量电阻
测量点数 1000点（使用外部开关盒）
（使用带有温度测量功能的压力表时2000点）
应变测量范围 ±40000×10 -6应变
±640000×10 -6应变（范围×16）应变
比固定为2.00
扫描速度 IHW-50G：0.4秒/ 1000点（1秒/点）
ISW-50G：2秒/ 1000点（3秒/ 1000点）
ASW / SSW：0.08秒/点（80秒/ 1000点）
内置开关盒单元：0.04秒/点，0.08秒/点
TML-NET：200秒/ 1000点（0.20秒/点）
传感器模式 失真 1线规方法3线型120/240 /350Ω，2线规方法，2线规普通虚拟方法，4线规方法，4线规方法高分辨率模式，4线规合法电流350Ω，4线规合法电流350Ω高分辨率模式，4线规定律0-2V，带温度测量功能的仪表120/240 /350Ω，1仪表4线型120/240 /350Ω
温度 热电偶T，K，J，B，S，R，E，N
铂温度测量电阻Pt100 3W
电压 640mV，64V
TML网络 各种网络模块
记录 内置数据存储器，SD卡，USB存储器
接口 局域网，USB，RS-232C，无线局域网（出厂选项）
外形尺寸 320（W）x 130（H）x 440（D）毫米
大众 约8kg
电源供应 AC100-240V 50 / 60Hz 152VA
