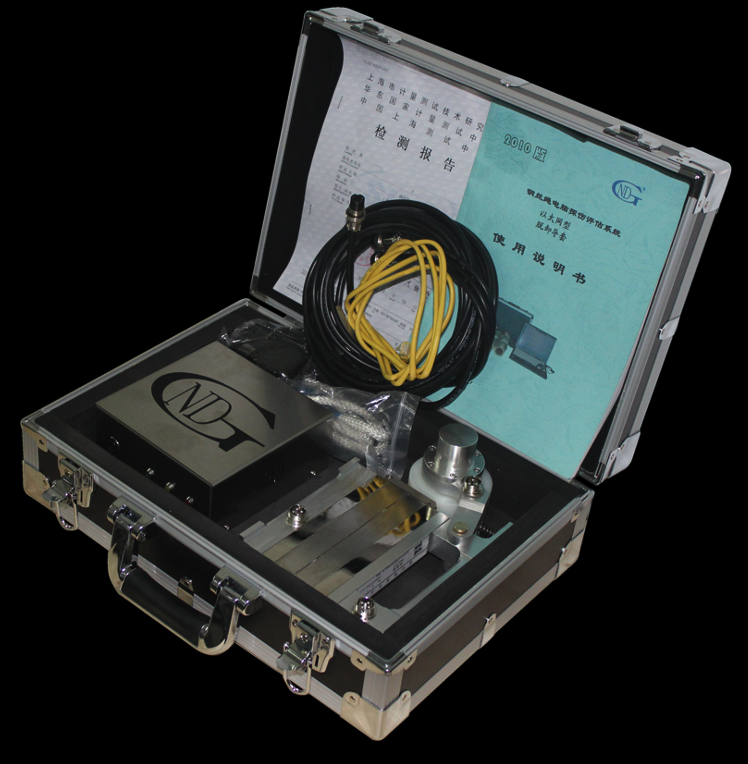

Name：NDTPC elevator wire rope detector

NDTPC电梯钢丝绳检测仪

电梯曳引钢丝绳是电梯重要的悬挂装置，承受着轿厢和对重的全部重量，通过与曳引轮轮槽之间的摩擦力驱动轿厢升降，是电梯中十分重要的“高危构件”，因此曳引钢丝绳的**是电梯**的重要保障。钢丝绳除了承受着拉伸应力之外，在运转时承受着弯曲应力，同时在绳槽中也承受着较高的挤压应力，再加上本身加工过程中产生的内应力，所以钢丝绳是电梯运行中承受应力种类多的部件，也是电梯中损耗比较严重的部件，所以在检验过程中对电梯钢丝绳进行系统的检验非常重要。长期以来，由于缺少科学可靠的检测设备，电梯钢丝绳的**监控始终是电梯**管理中的“盲点”。
NDTPC型电梯钢丝绳探伤仪的诞生是目前世界上先进的新一代电梯钢丝绳无损检测设备，采用漏磁与磁通的方法，以及运用了以太网高速传输方式，能准确无误完成电梯钢丝绳的无损检测工作。
NDTPC型电梯钢丝绳探伤仪的传感部件采用薄型设计，可对密集排列的多根钢丝绳进行逐一检测。

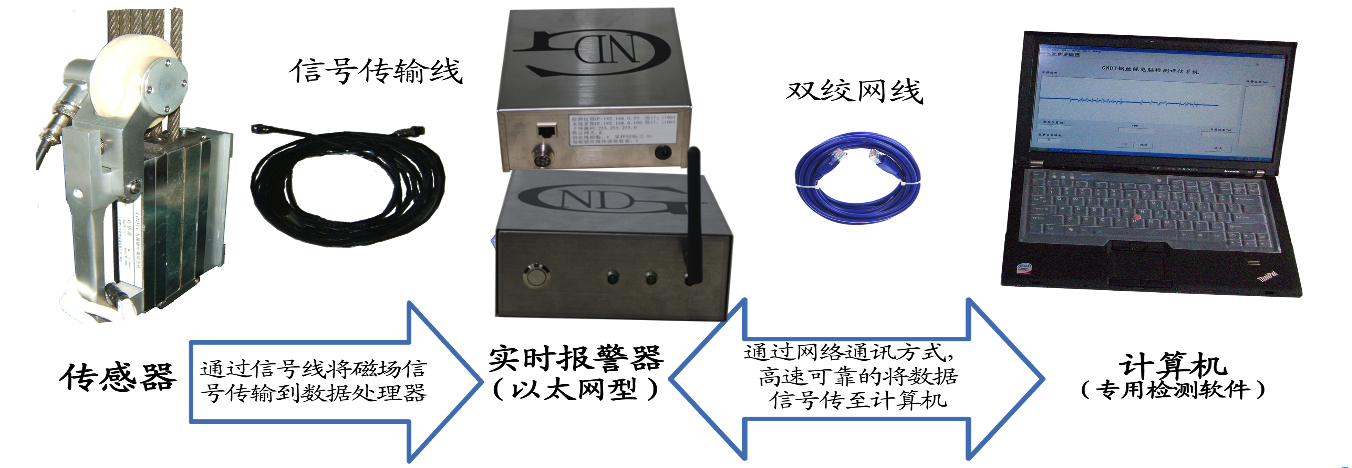

NDTPC型电梯钢丝绳探伤仪的实时报警器采用高效的**CPU，以有线与无线的网络传输方式与计算机进行人机对话和数据交换。
NDTPC型电梯钢丝绳探伤仪操作简单，数据准确无漏检、无误检，检测结果可靠；为电梯**运行提供可靠的保障。

功能特点：

1)能在线检测电梯钢丝绳内外部断丝、磨损、锈蚀、变形、松股、跳丝、材质变化等各种缺陷功能。
2)产品符合GB/T21837-2008的要求，能检测局部损伤（LF）和金属横截面积变化（LMA），并在报告中直读出两项结果。
3)利用以太网技术与RJ45接口或Wifi直接采样处理分析，具有在线声光报警与实时显示结果功能。
4)仪器能根据缺陷程序分限值与危值不同的报警。
5)仪器可在线自动标定，缺陷自动评估诊断功能。
6)在同个界面能显示单根、或多根钢丝绳检测曲线，并能对多根检测数据同步分析，做到一键式分析，生成Word报告。
7)传感器采用合金铝外壳，具有防水、防尘、防震、防潮功能。
8)工作稳定，性能可靠，检测精度高，抗干扰性能强，数据准确。
9)软件适应于各种Windows版本的计算机操作系统

设备参数：

1）受测钢丝绳直径：Φ6－16mm(需配置各种规格的传感器)；
2）传感器与钢丝绳相对较大速度：18.0 m/s，
3）**速度：0.3～3 m/s；
4）采集处理频率：5000Hz
5）不连续缺陷（LF局部缺陷）检测能力：
6）局部缺陷的定性检测准确率: 98%；
7）断丝定性检测准确率: 100%；
8）断丝定量检测准确率: ≥95%，
9）单处集中断丝根数允许一当量根误差；
10）连续缺陷（LMA金属横截面积损失）检测能力：
11）金属横截面积损失检测精度：±0.05%；
12）金属横截面积损失检测不确定度：±0.2%；
13）轴向位置示值检测能力：±0.3%；
14）电源：计算机电池供电 5V，交流（AC220伏±10％）；
15）工作温度：-20℃～40℃。
16）相对湿度：≤90％RH。

上海璞创科技有限公司 www.Puitech.com
