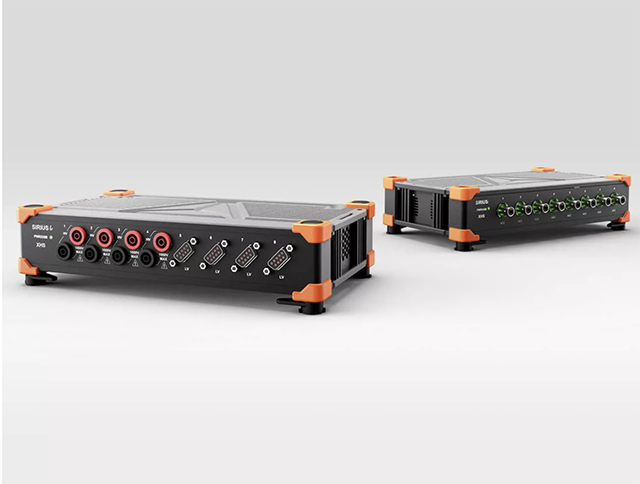

Name：SIRIUS XHS High Speed Data Acquisition System

SIRIUS XHS高速数据采集系统

SIRIUS XHS 是一种采用新型混合 ADC 技术，能够进行高带宽瞬态记录 (15 MS/s) 和超高动态、抗混叠数据采集的高速数据采集系统。

配备了 USB 3.0、GLAN、XCP、CAN 和 OPC UA 等多种数据接口，具有PTP同步功能，可实现开放和灵活的系统连接。

亮点:
混合 ADC 技术：提供两全其美的服务。 24 位 ADC 系统的高动态无混叠采集速率高达 1 MS/s，16 位 ADC 的高带宽 (5MHz) 高达 15 MS/s。 每个通道的模式都可以通过软件选择。
5MHz 带宽和 15MS/s 采样率：高达 15 MS/s 的采样率和 5 MHz 的带宽可捕获低至微秒级的瞬变。 每个模拟输入通道的采样率均可通过软件选择。
无失真滤波的高动态数据采集系统：无失真滤波可实现动态范围高达150dB的信号的上乘采集。
上乘的同步：用户可以选择一些通道保留高带宽而另一些通道使用抗混叠滤波模式，设备全新设计的滤波方式使所有采集信号在时间上具有零相移，数据上乘对齐。
主流的数据接口：千兆网络接口支持设备通过 PTPv2 协议进行分布式同步采集。 USB3.0 接口可以与计算机快速连接，实现高速的数据传输。
开放式协议支持：使用开放式 OPC UA 行业标准协议，可以将数据传输到任何主机。同时数据可并行通过 XCP 协议发送，从而允许连接到 ECU 标定软件，例如 ETAS INCA 或 Vector Canape。
高电气隔离：高达 CATII 1000V 的通道间隔离和通道对地隔离。这可以防止系统因电压过高而损坏并避免接地回路。
极小的外形尺寸：与标准SIRIUS模块同尺寸的机箱，用户可以轻松地将SIRIUS XHS和笔记本电脑一起携带在背包中，进行现场测量。
屡获殊荣的Dewesoft X数据采集软件，终身免费升级：标配易于使用但功能丰富并屡获殊荣的Dewesoft X数据采集软件。该软件的所有升级都是长久免费的，没有隐藏的许可或维护成本。

相同的外观但全新设计的心脏和大脑:
新的SIRIUS XHS 在外观上与原有产品并无差异，但是在内部，它是全新的猛兽。一切都是全新的，从头进行设计，作为面对数据采集未来的**武器：
全新开发的ADC转换 技术，能够以15MS/s的采样率工作。我们称其为 混合ADC技术。
完全遵循新混合ADC转换器功能的全新放大器。
我们使用了一个功能更强大的新型 FPGA，带有一个运行Linux 操作系统的 ARM 处理器。
一种具有更好的电气隔离技术的新型主板，用于通道间和通道对地隔离。
新的数据传输接口（USB3.0和GLAN）可支持更高的数据采样率。

混合 ADC 技术
数采界一直有一个争论。哪种ADC转换器更好？逐次逼近ADC 还是 Delta-sigma ADC？好吧，现在不再重要了。 SIRIUS XHS 引入了一种称为混合ADC 的新 ADC 技术。该技术允许用户为每个模拟输入通道选择三种操作模式：
高带宽模式：5MHz 带宽和15 Ms/s 采样率，SIRIUS XHS 可以上乘地采集脉冲，阶跃和方波信号，而不会产生振铃或过冲。这种模式非常适合瞬态记录和功率分析.。这种采集模式通常在逐次逼近ADC 中找到。
高动态抗混叠模式：在高达 150dB 的动态范围内，可以获取高达 1Ms/s 的数据。这种抗混叠滤波器的带宽接近奈奎斯特标准，可用于声音和振动等信号的频域分析。此方式类似于经典的 Sigma-Delta ADC.
按照今天的标准，您需要两个完全独立的 DAQ 设备来进行上述测量。 SIRIUS XHS DAQ 系统使您可以独立选择每个通道的采样率，从而确保所有测量都符合应用的需求。所有新放大器均遵循该新型混合 ADC 转换器的功能。所有模式都可在一台设备中使用，也可以并行方式以彼此完全同步的不同速率采集两个通道数据。

优异信号调理放大器
SIRIUS XHS 设备可以任意选取支持的前端放大器进行搭配，来构成输入通道配置：

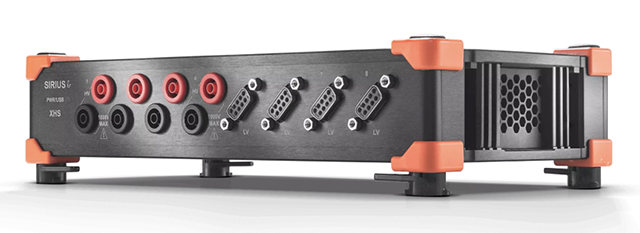

SIRIUS XHS HV： 高电气隔离的 CATII 1000V 输入。该放大器量程从 20V 至 2000V，可直接对此峰值范围内的电压进行测量，带宽为 5MHz，精度可达  0.03％。该放大器非常适合直接测量高压信号。
SIRIUS XHS LV： 高电气隔离电压输入。该放大器量程从 0.05V 至 100V，带宽为 5MHz，精度可达0.03％，并能对传感器进行供电。该放大器非常适合直接连接低压信号和电流传感器。
SIRIUS XHS-ACC：高隔离的 IEPE / ICP 和电压输入放大器，具有 2 mA…20 mA 的激励电流和 TEDS 支持，并具有高温稳定性。
两种放大器的本底噪声、共模抑制、增益和零点漂移等参数在同样采样率的情况下可与标准 DualCoreADC SIRIUS 系列产品相媲美。
这些放大器非常适合电动汽车测试，对于功率分析仪来说高精度测试是必不可少的。
声音和振动测量所使用的 IEPE 传感器放大器将在短期内发布，而应变和应力测量放大器将在不久的将来面世。

上乘的数据同步
如果将采用 Sigma-Delta 和 SAR（高带宽和抗混叠）技术 AD 转换器的通道组合在一起使用，则使用 Sigma-delta 技术的通道因其滤波器特性会产生延迟。但是，SIRIUS XHS 所选择的滤波器通过其性质和设计，使两种模式都可以上乘对齐和同步。
与任何其他 Dewesoft 数据采集系统设备一样，数据可以和其他数据源同步，例如车辆总线接口（CAN、CAN FD、XCP、CCP、FlexRay）、GPS 和 IMU 设备、视频、数字计数器等。
可以使用 PTPv2 同步方式，IRIG 或者 PPS 信号使多个SIRIUS XHS 设备彼此同步。也可以使用内部时间服务器或GPS 时间提供优良时间同步。
SIRIUS XHS 也向后兼容，并且可以与任何其他 Dewesoft 数据采集系统设备（例如：SIRIUS, KRYPTON, IOLITE, DEWE-43, ...）同步。

直观易用
使用 SIRIUS XHS 模块不需要任何复杂的配置设置或编程。
通过即插即用功能，智能传感器和上等 TEDS 传感器配合，使用 SIRIUS XHS 模块进行测量比骑自行车更容易。您将在**时间找到正确的位置，并且随时可以进行测量。
获得**且丰富图形结果比以往更加容易。只需拖放灵活的视觉显示控件到您的显示界面即可。瞧！它像魔术一样工作。

开放数据接口和标准协议
SIRIUS XHS 有两种将数据传输到 PC 的方式：
Ethernet interface (GLAN) 用于分布式数据采集
USB 3.0 (Type C connector) 用于高速传输
通过使用系统高优先级 DMA 模式进行传输，降低系统负载，在采集数据时，仅需很低的 CPU 占用。
在当今开放的工具链和相互通信的世界中，设备需要支持当下主流标准的协议。 SIRIUS XHS可以通过以下标准协议并行地处理获取的数据。
OPC UA：是行业标准。实际上，它不仅仅是一个标准，它还是一个上乘的框架，可以在任何系统中描述和设置设备，包括SCADA，MES，ERP，移动设备等。
XCP：从 1.4 版开始，XCP 成为汽车行业中非常强大的数据交换接口协议。 在现代电动汽车时代，所需的采样率比以往任何时候都高得多，1 GBIT XCP 接口允许以高达 1 M/秒的速度传输数据。
CAN and CAN FD：车辆总线系统可以通过CAN FD接口读取，而测量数据也可以通过这种“黄金”标准协议进行传输。
开放数据接口和标准协议

功率分析仪和电能质量分析仪
SIRIUS XHS 设备是下一代功率分析仪和电能质量分析仪设备的上乘结合，具有非常高的测量精度。
Dewesoft X 数据采集软件不仅会存储所有连接通道的原始数据，还会自动计算功率参数如P、Q、S、D、Cosφ、功率因数，以及每个谐波的功率参数 P、Q、cosφ。此外也可以在软件集成的功率分析模块中设定计算其他相关电源参数。
每个计算出的参数都可以在一系列电力相关的虚拟仪表中进行显示，也可以通过数字表和曲线形式直观显示。
Dewesoft X 软件支持使用计算机显卡（GPU）作为多线程计算平台，电力模块通过此功能可以以 15 MS/s 的采样率实时完整计算所有电力参数。
了解有关 SIRIUS XHS 和功率测量的更多信息。


集成 DC-CT 电流传感器的电动汽车功率测量装置

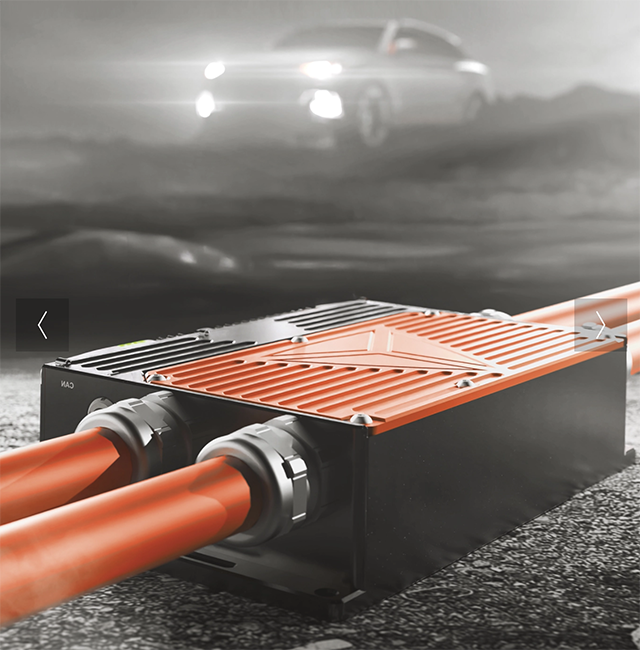

SIRIUS XHS-PWR 是一款数据采集系统设备，专门用于车载电流、电压和功率的直接测量。它集成的 DC-CT 电流传感器，可在苛刻的应用中进行非常**的电流测量，例如非常高的电流峰值以及泄漏电流测量。
电流传感器使用了基于 Platiše 通量传感器的 DC-CT 特殊技术。它代表了電流感應技術，範圍從 50A 到 2000A，具有 500 kHz 的寬帶寬和終極性能。 在低功耗操作下可實現出色的線性度、精度、準確度、對外部磁場的抗擾度、低偏移、極低的溫度漂移。它代表了新的电流感应技术，量程从 50A 到 2000A，具有 500 kHz 的带宽和超级性能。 在低功耗操作下可实现出色的线性度、精度、准确度、对外部磁场的抗扰度、低偏移和极低的温度漂移。
该设备还可以直接测量高达 2000V 峰值的电压（CAT II 1000V）和高达 5MHz 的带宽。
该设备非常紧凑，非常适合直接安装在车辆中，且电源线穿过该设备。它具有IP65环境防护等级，可在恶劣的环境和恶劣的驾驶条件下使用。
进一步了解请参阅 新型 DC-CT 电流传感器技术及其工作原理


通道间电气隔离
SIRIUS 仪器具有高电气隔离包括：通道间、道对地隔离（±1000 V），甚至包括隔离传感器激励。
使用这种类型的隔离，测量高压电势和高共模电压就不会产生问题。如果使用非隔离传感器采集振动、温度或其他类型的信号，传感器安装位置的电势如果与数据采集系统的接地存在高电势，进行测量也是**的。在这种情况下，非隔离数据采集系统可能会造成元器件损坏或产生错误的测量结果。使用 SIRIUS 隔离技术，无需担心此类细节。
数字隔离还有另一个很大的优势-保留放大器的频率带宽。 SIRIUS 提供“无忧”的测量，更低的噪声，无接地环路以及更佳的信号质量。
对性价比要求高、无很高需求的应用，SIRIUS 还提供仅具有通道电源隔离的功能，而没有通道-通道隔离的版本。

扩展性和分布式
SIRIUS XHS 模块可以用作独立的数据采集系统模块，也可以通过简单的串联机制将它们堆叠并以菊花链形式链接到更大的通道数系统中。
对于分布式系统，您可以通过 GLAN 接口轻松配置 SIRIUS XHS 设备，通过此接口，单根RJ45电缆同时完成数据传输和高精度时钟同步功能。
您不仅可以组合使用多个 SIRIUS XHS 设备，还可以将它们与其他 Dewesoft 数据采集系统相组合，例如：SIRIUS、KRYPTON、或IOLITE。
使用多台仪器的配置就像使用一台仪器一样简单。


免费提供数据采集软件

所有 Dewesoft 数据采集系统均免费提供屡获殊荣的 DewesoftX 专业版 数据采集软件。DewesoftX 是世面上先进且易于使用的数据采集和信号处理软件。 DewesoftX 的灵活性和不断增加的信号处理功能将帮助您解决所有测试和测量需求。与其他 DAQ 系统相比，我们的DAQ 软件为您提供了许多优势。即插即用，硬件自动检测，智能 TEDS 传感器，上等存储、实时显示以及强大的数学库等功能将把测量和分析功能不断提升到新的水平。
