F Series General Strain Gauge (I)
查看大图

  • Name：F Series General Strain Gauge (I)

  • Model：
  • Manufacturer：日本TML
Introduce：
Shanghai Pu Chuang Technology Co., Ltd. is mainly committed to "F series of general strain gauge (I)" sales.
Detail：

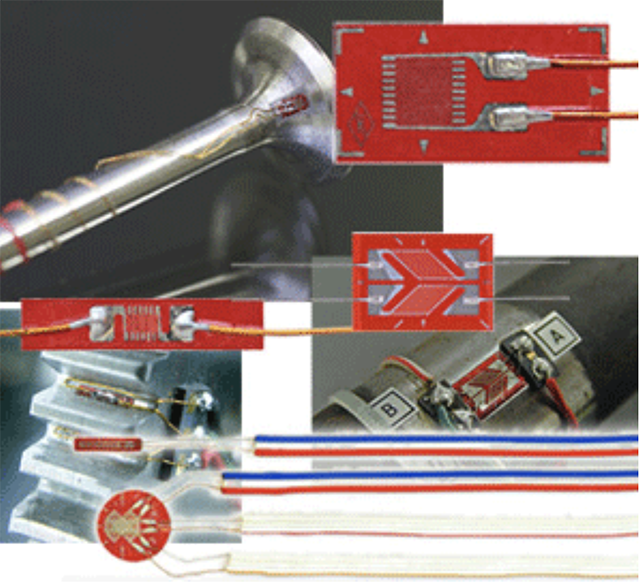

TML东京测器 F系列一般应变片


F系列的合金箔敏感栅仅几微米，基片使用了厚度约0.03mm的高绝缘性的特殊塑料，大幅提升了使用温度。为了区分温度补偿对象材料，基片采用了不同的识别颜色。除一般用应变片外，还提供用于应力集中测量、扭矩测量等特殊应变片。并且还配备带有各类导线的应变片，以及可选购使用无铅焊锡。（该系列中的GOBLET应变片即以使用无铅焊锡为标准配置。）

被测物材料
金属、玻璃、陶瓷
基片
特殊塑料
使用温度范围
(°C)
-196 ~ +150°C
敏感栅
铜镍
温度补偿范围
(°C)
+10 ~ +100°C
应变极限
（室温）
5%
（50000×10-6应变）
主要适用粘合胶
CN、P-2、EB-2
疲劳寿命
（室温）
1×106
（±1500×10-6应变）

  • 一般测量用

  • 玻璃/陶瓷材测量质用

  • 残余应力测量用

  • 剪切应变测量用

  • 扭矩测量用

  • 双轴分散型

  • 应力集中测量用


一般测量用

单轴

样式
型号
敏感栅长
(mm)
敏感栅宽
(mm)
基片长度
(mm)
基片宽度
(mm)
电阻
(Ω)
FLG-1-11
FLG-02-11
FLG-02-17
FLG-02-23
0.2
1.4
3.5
2.5
120
FLG-1-11
FLG-1-17
FLG-1-23
1
1.1
6.5
2.5
120
FLA-3-11
FLA-03-11
FLA-03-17
FLA-03-23
0.3
1.4
3
2.0
120
FLA-05-11
FLA-05-17
FLA-05-23
0.5
1.2
5
2.2
120
FLA-1-11
FLA-1-17
FLA-1-23
1
1.3
5
2.5
120
FLA-1-350-11
FLA-1-350-17
FLA-1-350-23
1
1.6
4.7
3.6
350
FLA-2-11
FLA-2-17
FLA-2-23
2
1.5
6.5
3
120
FLA-2-350-11
FLA-2-350-17
FLA-2-350-23
2
1.9
6.1
3.5
350
FLA-3-11
FLA-3-17
FLA-3-23
3
1.7
8.8
3.5
120
FLA-3-60-11
FLA-3-60-17
FLA-3-60-23
3
1.2
8
3
60
FLA-3-350-11
FLA-3-350-17
FLA-3-350-23
3
1.6
8.5
5
350
FLA-5-11
FLA-5-17
FLA-5-23
5
1.5
10
3
120
FLA-5-350-11
FLA-5-350-17
FLA-5-350-23
5
1.8
9.4
3.8
350
FLA-6-11
FLA-6-17
FLA-6-23
6
2.2
12.5
4.3
120
FLA-6-1000-11
FLA-6-1000-17
FLA-6-1000-23
6
4.6
13.7
7
1000
FLA-10-11
FLA-10-17
FLA-10-23
10
2.5
16.7
5
120
FLA-30-11
FLA-30-17
FLA-30-23
30
2
36.1
5.1
120
FLK-6-11
FLK-1-11
FLK-1-17
FLK-1-23
1
0.7
4.5
1.4
120
FLK-2-11
FLK-2-17
FLK-2-23
2
0.9
5.5
1.5
120
FLK-6-11
FLK-6-17
FLK-6-23
6
1
11.2
2.2
120
FLK-10-11
FLK-10-17
FLK-10-23
10
1.6
16.2
3.8
120

每包装有10只应变片。

双轴 0°/90° 堆叠型：FCA，平面型：FCB（G.F.约2.1）

样式
型号
敏感栅长
(mm)
片宽<
(mm)
基片长度
(mm)
基片宽度
(mm)
电阻
(Ω)
FCA-2-11
FCA-1-11
FCA-1-17
FCA-1-23
1
.7
φ4.5
120
FCA-1-350-11
FCA-1-350-17
FCA-1-350-23
1
1.6
φ8
350
FCA-2-11
FCA-2-17
FCA-2-23
2
0.9
φ7
120
FCA-2-350-11
FCA-2-350-17
FCA-2-350-23
2
1.9
φ9.5
350
FCA-3-11
FCA-3-17
FCA-3-23
3
1.7
φ11
120
FCA-3-350-11
FCA-3-350-17
FCA-3-350-23
3
2
φ10
350
FCA-5-11
FCA-5-17
FCA-5-23
5
1.9
φ12
120
FCA-5-350-11
FCA-5-350-17
FCA-5-350-23
5
1.8
φ10
350
FCA-6-11
FCA-6-17
FCA-6-23
6
2.4
φ14
120
FCA-10-11
FCA-10-17
FCA-10-23
10
2.5
φ17
120

每包装有10只应变片。

3轴 0°/45°/90° 应变花堆叠型（G.F.约2.1）

样式
型号
敏感栅长
(mm)
敏感栅宽
(mm)
基片长度
(mm)
基片宽度
(mm)
电阻
(Ω)
FRA-2-11
FRA-1-11
FRA-1-17
FRA-1-23
1
.7
φ4.5
120
FRA-1-350-11
FRA-1-350-17
FRA-1-350-23
1
1.6
φ8
350
FRA-2-11
FRA-2-17
FRA-2-23
2
0.9
φ7
120
FRA-2-350-11
FRA-2-350-17
FRA-2-350-23
2
1.9
φ9.5
350
FRA-3-11
FRA-3-17
FRA-3-23
3
1.7
φ11
120
FRA-3-350-11
FRA-3-350-17
FRA-3-350-23
3
2
φ10
350
FRA-5-11
FRA-5-17
FRA-5-23
5
1.9
φ12
120
FRA-5-350-11
FRA-5-350-17
FRA-5-350-23
5
1.8
φ10
350
FRA-6-11
FRA-6-17
FRA-6-23
6
2.4
φ14
120
FRA-10-11
FRA-10-17
FRA-10-23
10
2.5
φ17
120

每包装有10只应变片。

玻璃/陶瓷材测量质用

样式
型号
敏感栅长
(mm)
敏感栅宽
(mm)
基片长度
(mm)
基片宽度
(mm)
电阻
(Ω)
单轴
（G.F.约2.1）
FLA-5-8
FLA-2-8
2
1.5
6.5
3
120
FLA-5-8
5
1.5
10
3
120
90° 双轴应变花
（G.F.约2.1）
堆叠型
FCA-2-8
FCA-2-8
2
0.9
φ7
120
FCA-5-8
5
1.9
φ12
120
45°/90° 3轴应变花
（G.F.约2.1）
堆叠型
FRA-5-8
FRA-2-8
2
0.9
φ7
120
FRA-5-8
5
1.9
φ12
120

每包装有10只应变片。

残余应力测量用

样式
型号
敏感栅长
(mm)
敏感栅宽
(mm)
基片长度
(mm)
基片宽度
(mm)
电阻
(Ω)
应变片
中心直径
(mm)
3轴
FR-5-11
FR-5-11
FR-5-17
FR-5-23
5
1.5
φ12.0
120
-
双轴应变花
EUBC-06
EUBC-06-11
EUBC-06-17
EUBC-06-23
0.6
0.7
φ2.4
120
-
3轴
(G.F.约2.1)
FRAS-2-11
FRAS-2-11
FRAS-2-17
FRAS-2-23
2
1.1
9
9
120
7
FRS-3-11
FRS-2-11
FRS-2-17
FRS-2-23
1.5
1.3
φ9.5
120
5.14
FRS-3-11
FRS-3-17
FRS-3-23
3
2.6
φ17.5
120
10.26

备有选购件F（使用无铅焊锡：带CE标志）
每个包装装有10只应变片。

回到顶部

剪切应变测量用

样式
型号
敏感栅长
(mm)
敏感栅宽
(mm)
基片长度
(mm)
基片宽度
(mm)
电阻
(Ω)
单轴
（G.F.约2.1）
FLT-05B
FLT-05A-11
FLT-05A-17
FLT-05A-23
0.55
0.66
4.0
1.3
120
单轴
（G.F.约2.1）
FLT-05B
FLT-05B-11
FLT-05B-17
FLT-05B-23
0.55
0.66
4.0
1.3
120

备有选购件F（使用无铅焊锡：带CE标志）
每个包装装有10只应变片。

扭矩测量用

样式
型号
敏感栅长
(mm)
敏感栅宽
(mm)
基片长度
(mm)
基片宽度
(mm)
电阻
(Ω)
90° 双轴应变花，
平面型（G.F.约2.1）
FCT-2-11
FCT-2-11
FCT-2-17
FCT-2-23
2
1.5
8.7
6.5
120
FCT-2･350-11
FCT-2･350-17
FCT-2･350-23
2
1.7
7.6
5.3
350

备有选购件F（使用无铅焊锡：带CE标志）

每个包装装有10只应变片。

双轴分散型

样式
型号
敏感栅长
(mm)
敏感栅宽
(mm)
基片长度
(mm)
基片宽度
(mm)
电阻
(Ω)
FCB-2-11
FCB-2-11
FCB-2-17
FCB-2-23
2
1.5
8.2
8
120
FCB-6-350-11
FCB-6-350-17
FCB-6-350-23
6
2
10
13
350

备有选购件F（使用无铅焊锡：带CE标志）
每个包装装有10只应变片。


应力集中测量用

样式
型号
敏感栅长
(mm)
敏感栅宽
(mm)
背衬
长度
(mm)
背衬
宽度
(mm)
电阻
(Ω)
应变片
导线
应变片
节距
5片 单轴 X轴方向
（G.F.约2.1）
FXV-1-11-002LE
FXV-1-11-002LE
FXV-1-17-002LE
FXV-1-23-002LE
1
1.3
5
12
120
聚酰亚胺
预装2cm
2mm
FBXV-04-11-005LE
FBXV-04-11-005LE
0.4
1.3
5.4
7.4
120
聚酰亚胺
预装5cm
1mm
5片 单轴 Y轴方向
（G.F.约2.1）
FYV-1-11-002LE
FYV-1-11-002LE
FYV-1-17-002LE
FYV-1-23-002LE
1
1.4
5
12
120
聚酰亚胺
预装2cm
2mm
FBYV-06-11-005LE
FBYV-06-11-005LE
0.6
0.8
5.3
7
120
聚酰亚胺
预装5cm
1mm
10片 双轴 X轴和Y轴方向
（G.F.约2.1）
FCV-1-11-005LE
FCV-1-11-005LE
FCV-1-17-005LE
FCV-1-23-005LE
1
1.4
7.5
12
120
聚酰亚胺
预装5cm
2mm
10片 单轴 X轴方向
CCFXX-1
CCFXX-1
CCFXX
1
1.5
16.4
4.5
120
-
-
10片 单轴 Y轴方向
CCFYX-1
CCFYX-1
CCFYX
1
1.5
16.4
4.5
120
-
-

备有选购件F（使用无铅焊锡：带CE标志）
每个包装装有10只应变片。


样式
型号
敏感栅长
(mm)
敏感栅宽
(mm)
基片长度
(mm)
基片宽度
(mm)
电阻
(Ω)
FBX-04-11-005LE
聚酰亚胺 预装5cm
FBX-04-11-005LE
0.4
1.3
5.4
1
120
FBY-06-11-005LE
聚酰亚胺 预装5cm
FBY-06-11-005LE
0.6
0.8
5.3
1
120
FLX-1-11-002LE
聚酰亚胺 预装2cm
FLX-1-11-002LE
FLX-1-17-002LE
FLX-1-23-002LE
1
1.3
5
2
120

备有选购件F（使用无铅焊锡：带CE标志）
每个包装装有10只应变片。
