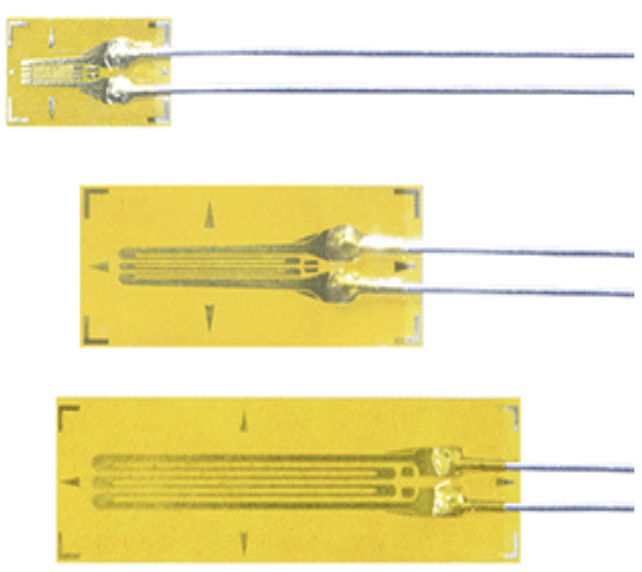

Name：CEF Series High and Low Temperature Strain Gauges

TML东京测器 CEF系列高低温应变片

高低温应变片CEF系列应变片采用聚酰亚胺树脂基片，以及特殊合金敏感栅。可以在-269°C ～+200°C的环境下使用该系列仅适用于片长为1、3和6mm的单轴配置。

被测物材料	金属、陶瓷	基片	聚酰亚胺
使用温度范围 (°C)	-269 ~ +200°C	敏感栅	特殊合金箔
温度补偿范围 (°C)	-196 ~ +80°C	应变极限 （室温）	1% （10000×10-6应变）
主要适用粘合胶	C-1、EA-2A、CN	疲劳寿命 （室温）	1×106 （±1500×10-6应变）

高低温使用

样式	型号	敏感栅长 (mm)	敏感栅宽 (mm)	基片长度 (mm)	基片宽度 (mm)	电阻 (Ω)
单轴 （G.F.约2.1） CEFLA-1-11	CEFLA-1-11 CEFLA-1-17 CEFLA-1-23	1	0.5	4	2.2	120
	CEFLA-3-11 CEFLA-3-17 CEFLA-3-23	3	0.6	6.9	2.8	120
	CEFLA-6-11 CEFLA-6-17 CEFLA-6-23	6	1.0	10.6	3.1	120

每包装有10片。

推荐使用带专用导线的CEF系列应变片（定制）

导线	使用温度范围	应变片（含导线）型号示例	导线颜色
3线绞合 FEP屏蔽线	-269 ~ +200°C	CEFLA-1-11-6FA3LT-F CEFLA-1-11-6FB3LT-F	红绿蓝 （7芯0.18mm直径）
			红绿蓝 （单芯0.2mm直径）
3线绞合 PTFE屏蔽线	-269 ~ +260°C	CEFLA-1-11-4FA3LT-F CEFLA-1-11-4FB3LT-F	红黑白 （7芯0.16mm直径）
			红黑白 （单芯0.2mm直径）

* 红色为独立导线。
