AW series high temperature welding strain gauge
查看大图

  • Name：AW series high temperature welding strain gauge

  • Model：
  • Manufacturer：日本TML
Introduce：
Shanghai Puchuang Technology Co., Ltd. is mainly committed to the sales of "AW series high temperature welding strain gauge.
Detail：

TML东京测器 AW系列高温焊接应变片


敏感栅以及导线完全封装在耐腐蚀金属管中（AW-6除外）。即使在气体、水等各种恶劣环境下，也能容易使用。使用专用点焊机W-50R，即可轻松完成安装。



  • 焊接型应变片系列

    • AWM-8（静态/动态：-196°C ~ +300°C）

    • AWMD-5/AWMD-8（动态：-196°C ~ +800°C）

    • AWH-4/AWH-8（静态：-196°C ~ +600°C，动态：-196°C ~ +650°C）

    • AWHU-5/AWHU-8（静态/动态：-196°C ~ +800°C）

    • AW-6-350（-196°C ~ +300°C）

    • AWC-2B/AWC-8B (-20°C ~ +10°C)

    • AWCH-2 (-196°C ~ +200°C)

AWM-8 3线1/4桥

AWM可用于高达300°C温度下的静态和动态测量。基底材料可以根据试件材质选择Inconel 600或SUS 304。

主要被测物材料
金属
基底材料
不锈钢或铬镍铁合金
使用温度范围
(°C)
-196 ~ +300°C
敏感栅
特殊合金
温度补偿范围
(°C)
RT ~ +300°C
应变极限
（室温）
1%
（10000×10-6应变）
安装方法
点焊
（需要TML点焊机W-50R）
疲劳寿命
（室温）
1×106
（±1000×10-6应变）
AWM-8
（单位：mm）
型号
敏感栅长
(mm)
基底
电阻
(Ω)
外形尺寸
(mm)
材质
静态/动态
测量
300°C
AWM- 8-1A-2-11.0
8
16×5
Inconel 600
120
AWM- 8-1B-2-17.0
SUS304

每个包装包含一只应变片。
可根据要求提供其他电缆长度
（按MI电缆每1m，乙烯电缆每0.5m订购制作）

AWMD-5、AWMD-8（限动态测量：-196至+800°C） 全桥

AWMD适用于高达800°C的温度，专用于动态测量。高通滤波器为标准配件。由于采用了高通滤波器，因此消除了不必要的直流成分和低频成分（热输出、漂移等）。可以使用直流动态应变仪（如DC-96A/DC-97A）、小型应变记录仪（如DC-204R）或多功能记录仪TMR-200系列进行测量。

主要被测物材料
金属
基底材料
铬镍铁合金
使用温度范围
(°C)
-196 ~ +800°C
敏感栅
特殊合金
温度补偿范围
(°C)
—
应变极限
（室温）
1%
（10000×10-6应变）
安装方法
点焊
（需要TML点焊机W-50R）
疲劳寿命
（室温）
1×106
（±1000×10-6应变）
AWM-8
（单位：mm）
型号
敏感栅长
(mm)
基底
电阻
(Ω)
外形尺寸
(mm)
材质
限动态测量
800°C
AWMD-5-AKMS-2(6F)-1.6Hz*
5
10×3
Inconel 600
60
AWMD-8-A-2-1.6Hz*
8
16×5
120

每个包装包含一只应变片。
可根据要求提供其他电缆长度
（按MI电缆每1m，乙烯电缆每0.5m订购制作）

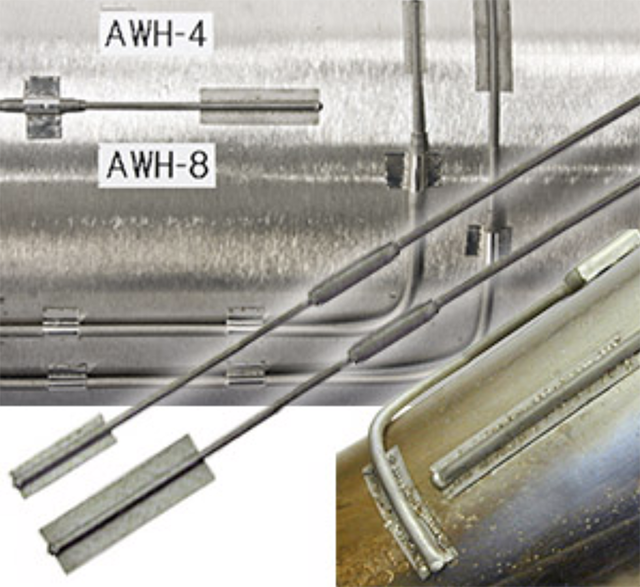

AWH-4/AWH-8 全桥

基底材料有Inconel 600或SUS 321可供选择。尽管其具有由工作片和负片组成的半桥结构，但整体使用随附的温度补偿电路板，采用全桥法进行测量。静态测量的*高使用温度为600°C，动态测量的*高使用温度为650°C。

主要被测物材料
金属
基底材料
SUS321或铬镍铁合金
使用温度范围
(°C)
静态：
-196 ~ +600°C
动态：
-196 ~ +650°C
敏感栅
特殊合金
温度补偿范围
(°C)
静态：
RT~ +600°C
动态：
-
应变极限
（室温）
0.6%
（6000×10-6应变）
安装方法
点焊
（需要TML点焊机W-50R）
疲劳寿命
（室温）
1×106
（±1000×10-6应变）
AWH-8
（单位：mm）
型号
敏感栅长
(mm)
基底
被测物测材料
电阻
(Ω)
外形尺寸
(mm)
材质
静态测量
600°C
动态测量
650°C
AWH-4-7A-2-11.0
AWH-4-7B-2-17.0
4
16×5
Inconel 600
SUS321
低碳钢或等同产品
SUS304或同等产品
60
AWH-8-7A-2-11.0
AWH-8-7B-2-17.0
8
16×5
Inconel 600
SUS321
低碳钢或等同产品
SUS304或同等产品
120

每个包装包含一只应变片。
可根据要求提供其他电缆长度
（按MI电缆每1m，乙烯电缆每0.5m订购制作）

AWHU-5，AWHU-8 全桥

用于高达800°C温度下的静态和动态测量。尽管其具有由工作片和负片组成的半桥结构，但整体使用随附的温度补偿电路板，采用全桥法进行测量。按照标准规格，应变片的基底、接头部分和电缆采用很小的结构，适于安装在狭窄或弯曲的部件上。

主要被测物材料
金属
基底
铬镍铁合金
使用温度范围
(°C)
-196 ~ +800°C
敏感栅
特殊合金
温度补偿范围
(°C)
RT ~ +800°C
应变极限
（室温）
1%
（10000×10-6应变）
安装方法
点焊
（需要TML点焊机W-50R）
疲劳寿命
（室温）
1×106
（±1000×10-6应变）
AWHU-5/-8
（单位：mm）
型号
敏感栅长
(mm)
基底
电阻
(Ω)
外形尺寸
(mm)
材质
静态/动态
测量
800°C
AWHU-5-9AKM-2(6F)-12.7
5
10×3
Inconel 600
60
AWHU-8-9AKM-2(6F)-12.7
8
16×5
120

每个包装包含一只应变片。
可根据要求提供其他电缆长度
（按MI电缆每1m，乙烯电缆每0.5m订购制作）

AW-6-350 3线1/4桥

采用0.08mm的厚度的耐腐蚀不锈钢基底，可以使用专用点焊机W-50R，轻松进行安装。
适合于高达300°C温度下的应变测量、粘合困难的被测物，以及长期应变测量。

主要被测物材料
金属
基底
SUS304
使用温度范围
(°C)
-196 ~ +300°C
敏感栅
特殊合金
温度补偿范围
(°C)
+10 ~ +100°C
应变极限
（室温）
0.5%
（5000×10-6应变）
安装方法
点焊
（需要TML点焊机W-50R）
疲劳寿命
（室温）
1×106
（±1000×10-6应变）
AW-6
（单位：mm）
型号
敏感栅长
(mm)
基底
试件
电阻
(Ω)
外形尺寸
(mm)
材质
AW-6-350-11-4FB01LT
6
24×5
SUS304
低碳钢
350

每个包装包含5只应变片。
可根据要求提供其他电缆长度

AWC-2B 1单片4线系统
AWC-8B 3线1/4桥法

敏感栅封装在不锈钢管中。这种结构有助于简化防潮防水涂层，应变片适合恶劣环境以及长期应变测量。AWC-2B应用于1片4线法的测量。

主要被测物材料
金属
基片
SUS304
使用温度范围
(°C)
-20 ~ +100°C
敏感栅
特殊合金
温度补偿范围
(°C)
+10 ~ +100°C
应变极限
（室温）
0.5%
（5000×10-6应变）
安装方法
点焊
（需要TML点焊机W-50R）
疲劳寿命
（室温）
1×106
（±1000×10-6应变）
（单位：mm）
型号
敏感栅长
(mm)
基底
被测物测材料
电阻
(Ω)
外形尺寸
(mm)
材质
AWC-2B-11-3LQSA
2
16×5
SUS304
低碳钢
120
AWC-8B-11-3LTSB
8
28×5

每个包装包含1只应变片。
可根据要求提供其他电缆长度

AWCH-2 单片4线

AWC系列中，更小、更薄、完全密封结构。适用于单片4线法的测量，使用温度高达200°C。

主要被测物材料
金属
基片
SUS304
使用温度范围
(°C)
-30 ~ +200°C
敏感栅
低碳钢
温度补偿范围
(°C)
0 ~ +100°C
应变极限
（室温）
0.5%
（5000×10-6应变）
安装方法
点焊
（需要TML点焊机W-50R）
疲劳寿命
（室温）
1×~106
（±1000×10-6应变）

AWCH-2

型号
敏感栅长
(mm)
基底
被测物测材料
电阻
(Ω)
外形尺寸
(mm)
材质
AWCH-2-11-MI2L-05LQSA 2 16×5 SUS304 低碳钢 120

每个包装包含1只应变片。
可根据要求提供其他电缆长度
