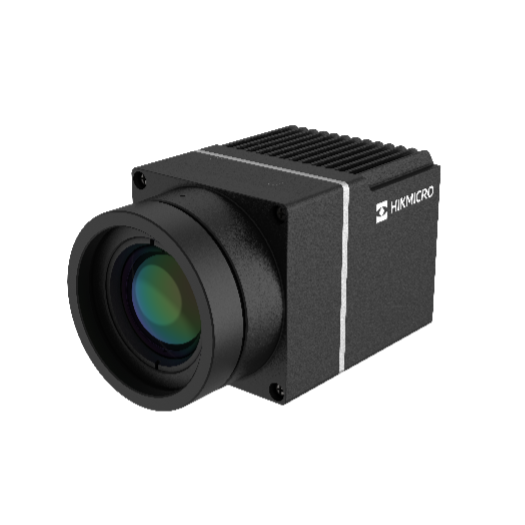

Haikang Microshadow TD20X7T Infrared Thermal Imager
查看大图

  • Name：Haikang Microshadow TD20X7T Infrared Thermal Imager

  • Model：
  • Manufacturer：海康微影
Introduce：
Shanghai Pu Chuang Technology Co., Ltd. is mainly committed to the sales of "Haikang Microfilm TD20X7T Infrared Thermal Imager.
Detail：

海康微影（HIKMICRO）TD20X7T小型工业红外热像仪


小型化工业测温枪机是一款测温型枪机类产品，设备支持红外成像测温，体积小，功耗低，网口对接方便，可广泛应用于防爆集成、机器人集成等产品。
【功能特性】

  • 内置高灵敏度探测器，支持640 × 512分辨率

  • 支持多种测温功能：点、线和框测温，通过十字光标突显*高温

  • 支持2种测温范围：-20 ℃-150 ℃或0 ℃-550 ℃

  • 支持多种伪彩

  • 支持3D降噪、手动AGC等图像细节增强功能

  • 支持快门校正、光学透过率矫正等功能

  • 测温精度：±2 ℃或者读数的±2%

  • 产品设计小巧，便于集成



技术参数

型号

HM-TD2067T-25/X

热成像

传感器类型

氧化钒非制冷型探测器

分辨率

640 × 512

帧频

50 Hz: 50 fps

像元尺寸

17 μm

响应波段

8~14 μm

NETD（噪声等效温差）

<35 mk(@25 °C,F#=1.0)

红外图像尺寸

640 × 512

热成像镜头焦距

25 mm

光圈值

1.0

MRAD（空间分辨率）

0.68

热成像近摄距

5 m

测温*远距离（0.1×0.1m）

25 m

视场角

24.5° × 19.7°

调色板

白热、黑热、融合1、彩虹、融合2、铁红1、铁红2、深褐色、色彩1、色彩2、冰火、雨、红热、绿热、深蓝等15种

测温精度

±2 ℃或读数的±2%

测温范围

-20 ℃-150 ℃或0 ℃-550 ℃

图像处理

智能信息叠加

10个点测温，7个框测温，1个线测温

视音频

预览路数

3路

视频压缩标准

H.264/MJPEG

接口

客户端

iVMS-4200/iVMS-4800

报警输入

支持1路DC 0~3.3 V报警输入

报警输出

支持1路常开型电平量输出

RS485控制接口

1路，支持HIKVISION/PELCO-D/PELCO-P/MODBUS协议

网口

1路RJ45接口10 M/100 M自适应以太网口

网络协议

IPv4,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTP,TCP,UDP,IGMP,ICMP,DHCP

应用编程接口

支持ISAPI、SDK 16/32bit 640*512像素温度数据输出，开放型网络视频接口标准协议

模拟视频输出

支持1路CVBS输出

系统参数

菜单语言

中文

存储温度和湿度

-40 ℃~70 ℃，＜90% RH

外壳材质

镁合金

安装

M3螺纹口

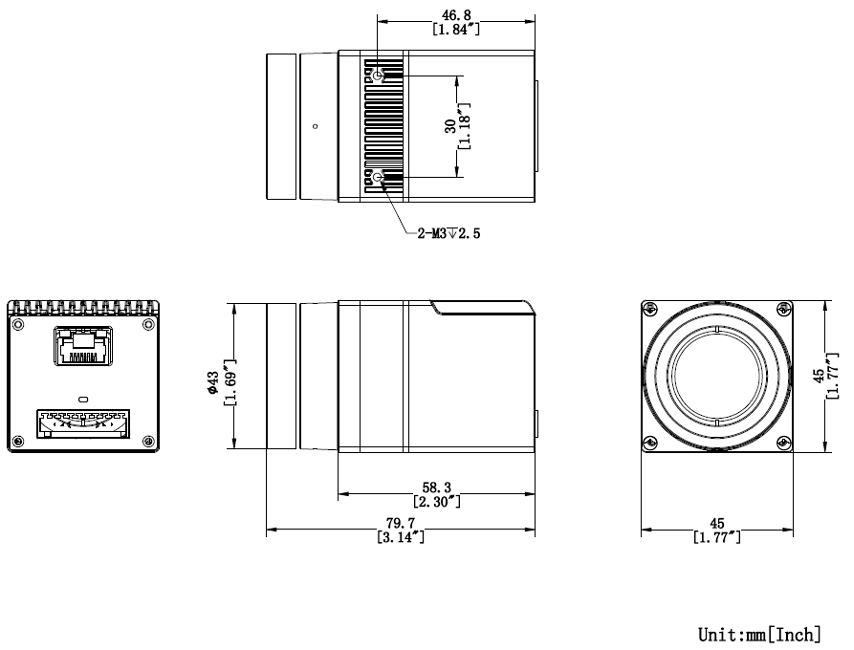

尺寸

79.7 × 45 × 45 mm（长宽高）

电源输入

DC 10~30 V
备注：包装标配DC 12 V电源适配器

功率

Max. 2.5 W

工作温度和湿度

-20 ℃~50 ℃，＜90% RH

防护等级

IP40

重量

192 g
