产品详情
简单介绍：
WF系列防水型应变片，是在F系列应变片上预装乙烯导线后，外侧浇注环氧树脂涂层。这种透明的涂层具有良好的柔韧性，可以确保应变片的轻松安装。
详情介绍：

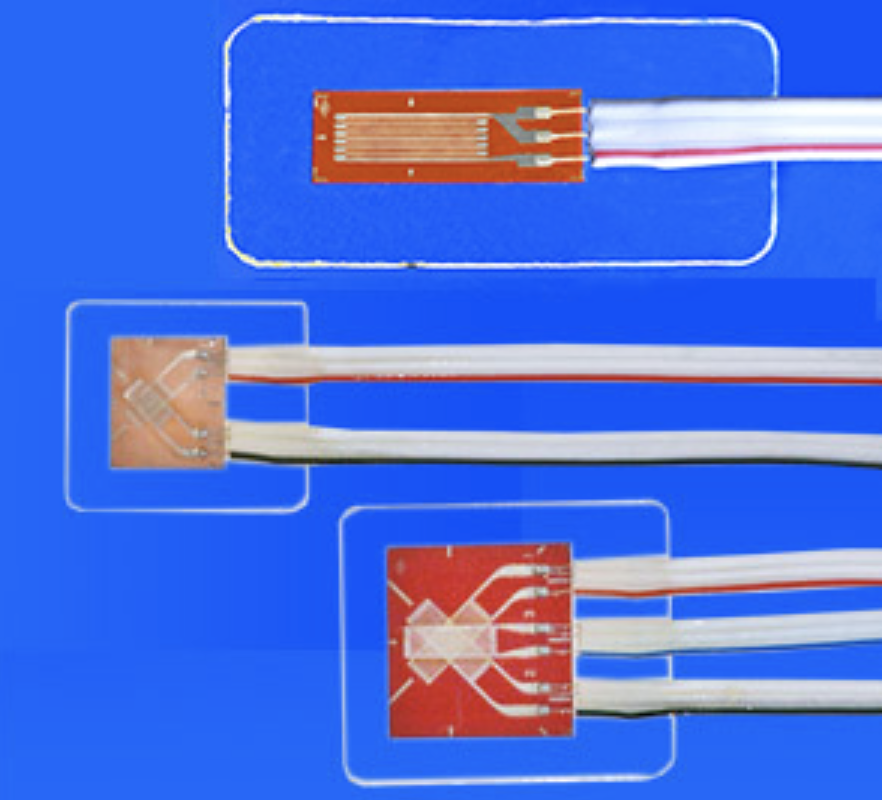

TML东京测器 WF系列防水应变片
WF系列防水型应变片，是在F系列应变片上预装乙烯导线后，外侧浇注环氧树脂涂层。这种透明的涂层具有良好的柔韧性，可以确保应变片的轻松安装。
|
被测物材料
|
金属、玻璃、陶瓷
|
基片
|
环氧树脂
|
|---|---|---|---|
|
使用温度范围
(°C) |
0 ~ +80°C
|
敏感栅
|
铜镍
|
|
温度补偿范围
(°C) |
+10 ~ +80°C
|
应变极限
（室温） |
3%
（30000×10-6应变） |
|
主要适用粘合胶
|
CN、P-2
|
疲劳寿命
（室温） |
3×104
（±1500×10-6应变） |
单轴
0.08mm2乙烯导线 每米导线来回电阻：0.44Ω
|
型号
|
敏感栅
|
基片
|
电阻
(Ω) |
导线
|
导线 型号
|
|||
|---|---|---|---|---|---|---|---|---|
|
长
(mm) |
宽
(mm) |
长
(mm) |
宽
(mm) |
厚
(mm) |
||||
|
WFLA-3-11
WFLA-3-17 WFLA-3-23 |
3
|
1.7
|
17
|
8
|
1.5
|
120
|
平行 1m
平行 3m 平行 5m 3线 3m 3线 5m |
-1LDBB-F
-3LDBB-F -5LDBB-F -3LDBTB-F -5LDBTB-F |
|
WFLA-3-350-11
WFLA-3-350-17 WFLA-3-350-23 |
3
|
3.2
|
17
|
8
|
1.5
|
350
|
平行 1m
平行 3m 平行 5m |
-1LDBB-F
-3LDBB-F -5LDBB-F |
|
WFLA-6-11
WFLA-6-17 WFLA-6-23 |
6
|
2.2
|
25
|
11
|
1.5
|
120
|
平行 1m
平行 3m 平行 5m 3线 3m 3线 5m |
-1LDBB-F
-3LDBB-F -5LDBB-F -3LDBTB-F -5LDBTB-F |
每包装有10片。
90° 双轴应变花 堆叠型
0.08mm2乙烯导线 每米导线来回电阻：0.44Ω
|
型号
|
敏感栅
|
基片
|
电阻
(Ω) |
导线
|
导线 型号
|
|||
|---|---|---|---|---|---|---|---|---|
|
长
(mm) |
宽
(mm) |
长
(mm) |
宽
(mm) |
厚
(mm) |
||||
|
WFCA-3-11
WFCA-3-17 WFCA-3-23 |
3
|
1.7
|
19
|
16
|
1.5
|
120
|
平行 1m
平行 3m 平行 5m 3线 3m 3线 5m |
-1LDBB-F
-3LDBB-F -5LDBB-F -3LDBTB-F -5LDBTB-F |
|
WFCA-6-11
WFCA-6-17 WFCA-6-23 |
6
|
2.3
|
25
|
21
|
1.5
|
120
|
平行 1m
平行 3m 平行 5m 3线 3m 3线 5m |
-1LDBB-F
-3LDBB-F -5LDBB-F -3LDBTB-F -5LDBTB-F |
每包装有10片。
45°/90° 3轴应变花 堆叠型
0.08mm2乙烯导线 每米导线来回电阻：0.44Ω
|
型号
|
敏感栅
|
基片
|
电阻
(Ω) |
导线
|
导线 型号
|
|||
|---|---|---|---|---|---|---|---|---|
|
长
(mm) |
宽
(mm) |
长
(mm) |
宽
(mm) |
厚
(mm) |
||||
|
WFRA-3-11
WFRA-3-17 WFRA-3-23 |
3
|
1.7
|
19
|
16
|
1.5
|
120
|
平行 1m
平行 3m 平行 5m 3线 3m 3线 5m |
-1LDBB-F
-3LDBB-F -5LDBB-F -3LDBTB-F -5LDBTB-F |
|
WFRA-6-11
WFRA-6-17 WFRA-6-23 |
6
|
2.3
|
25
|
21
|
1.5
|
120
|
平行 1m
平行 3m 平行 5m 3线 3m 3线 5m |
-1LDBB-F
-3LDBB-F -5LDBB-F -3LDBTB-F -5LDBTB-F |
每包装有10片。
