TML东京测器 AW系列高温焊接应变片
敏感栅以及导线完全封装在耐腐蚀金属管中(AW-6除外)。即使在气体、水等各种恶劣环境下,也能容易使用。使用专用点焊机W-50R,即可轻松完成安装。
-
焊接型应变片系列
- AWM-8(静态/动态:-196°C ~ +300°C)
- AWMD-5/AWMD-8(动态:-196°C ~ +800°C)
- AWH-4/AWH-8(静态:-196°C ~ +600°C,动态:-196°C ~ +650°C)
- AWHU-5/AWHU-8(静态/动态:-196°C ~ +800°C)
- AW-6-350(-196°C ~ +300°C)
- AWC-2B/AWC-8B (-20°C ~ +10°C)
- AWCH-2 (-196°C ~ +200°C)
AWM-8 3线1/4桥
AWM可用于高达300°C温度下的静态和动态测量。基底材料可以根据试件材质选择Inconel 600或SUS 304。
主要被测物材料
|
金属
|
基底材料
|
不锈钢或铬镍铁合金
|
---|---|---|---|
使用温度范围
(°C) |
-196 ~ +300°C
|
敏感栅
|
特殊合金
|
温度补偿范围
(°C) |
RT ~ +300°C
|
应变极限
(室温) |
1%
(10000×10-6应变) |
安装方法
|
点焊
(需要TML点焊机W-50R) |
疲劳寿命
(室温) |
1×106
(±1000×10-6应变) |
(单位:mm)
型号
|
敏感栅长
(mm) |
基底
|
电阻
(Ω) |
||
---|---|---|---|---|---|
外形尺寸
(mm) |
材质
|
||||
静态/动态
测量 300°C |
AWM- 8-1A-2-11.0
|
8
|
16×5
|
Inconel 600
|
120
|
AWM- 8-1B-2-17.0
|
SUS304
|
每个包装包含一只应变片。
可根据要求提供其他电缆长度
(按MI电缆每1m,乙烯电缆每0.5m订购制作)
AWMD-5、AWMD-8(限动态测量:-196至+800°C) 全桥
AWMD适用于高达800°C的温度,专用于动态测量。高通滤波器为标准配件。由于采用了高通滤波器,因此消除了不必要的直流成分和低频成分(热输出、漂移等)。可以使用直流动态应变仪(如DC-96A/DC-97A)、小型应变记录仪(如DC-204R)或多功能记录仪TMR-200系列进行测量。
主要被测物材料
|
金属
|
基底材料
|
铬镍铁合金
|
---|---|---|---|
使用温度范围
(°C) |
-196 ~ +800°C
|
敏感栅
|
特殊合金
|
温度补偿范围
(°C) |
—
|
应变极限
(室温) |
1%
(10000×10-6应变) |
安装方法
|
点焊
(需要TML点焊机W-50R) |
疲劳寿命
(室温) |
1×106
(±1000×10-6应变) |
(单位:mm)
型号
|
敏感栅长
(mm) |
基底
|
电阻
(Ω) |
||
---|---|---|---|---|---|
外形尺寸
(mm) |
材质
|
||||
限动态测量 800°C |
AWMD-5-AKMS-2(6F)-1.6Hz*
|
5
|
10×3
|
Inconel 600
|
60
|
AWMD-8-A-2-1.6Hz*
|
8
|
16×5
|
120
|
可根据要求提供其他电缆长度
(按MI电缆每1m,乙烯电缆每0.5m订购制作)

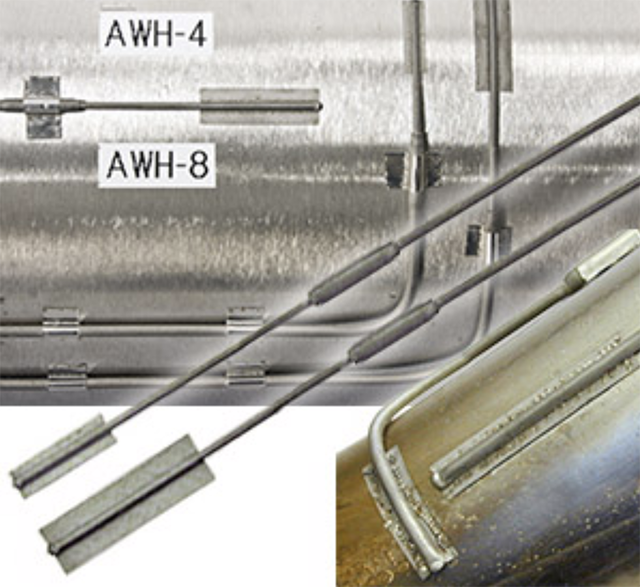

AWH-4/AWH-8 全桥
基底材料有Inconel 600或SUS 321可供选择。尽管其具有由工作片和负片组成的半桥结构,但整体使用随附的温度补偿电路板,采用全桥法进行测量。静态测量的*高使用温度为600°C,动态测量的*高使用温度为650°C。
主要被测物材料
|
金属
|
基底材料
|
SUS321或铬镍铁合金
|
---|---|---|---|
使用温度范围
(°C) |
静态:
-196 ~ +600°C 动态: -196 ~ +650°C |
敏感栅
|
特殊合金
|
温度补偿范围
(°C) |
静态:
RT~ +600°C 动态: - |
应变极限
(室温) |
0.6%
(6000×10-6应变) |
安装方法
|
点焊
(需要TML点焊机W-50R) |
疲劳寿命
(室温) |
1×106
(±1000×10-6应变) |
(单位:mm)
型号
|
敏感栅长
(mm) |
基底
|
被测物测材料
|
电阻
(Ω) |
||
---|---|---|---|---|---|---|
外形尺寸
(mm) |
材质
|
|||||
静态测量
600°C 动态测量 650°C |
AWH-4-7A-2-11.0
AWH-4-7B-2-17.0 |
4
|
16×5
|
Inconel 600
SUS321 |
低碳钢或等同产品
SUS304或同等产品 |
60
|
AWH-8-7A-2-11.0
AWH-8-7B-2-17.0 |
8
|
16×5
|
Inconel 600
SUS321 |
低碳钢或等同产品
SUS304或同等产品 |
120
|
可根据要求提供其他电缆长度
(按MI电缆每1m,乙烯电缆每0.5m订购制作)
AWHU-5,AWHU-8 全桥
用于高达800°C温度下的静态和动态测量。尽管其具有由工作片和负片组成的半桥结构,但整体使用随附的温度补偿电路板,采用全桥法进行测量。按照标准规格,应变片的基底、接头部分和电缆采用很小的结构,适于安装在狭窄或弯曲的部件上。
主要被测物材料
|
金属
|
基底
|
铬镍铁合金
|
---|---|---|---|
使用温度范围
(°C) |
-196 ~ +800°C
|
敏感栅
|
特殊合金
|
温度补偿范围
(°C) |
RT ~ +800°C
|
应变极限
(室温) |
1%
(10000×10-6应变) |
安装方法
|
点焊
(需要TML点焊机W-50R) |
疲劳寿命
(室温) |
1×106
(±1000×10-6应变) |
(单位:mm)
型号
|
敏感栅长
(mm) |
基底
|
电阻
(Ω) |
||
---|---|---|---|---|---|
外形尺寸
(mm) |
材质
|
||||
静态/动态
测量 800°C |
AWHU-5-9AKM-2(6F)-12.7
|
5
|
10×3
|
Inconel 600
|
60
|
AWHU-8-9AKM-2(6F)-12.7
|
8
|
16×5
|
120
|
可根据要求提供其他电缆长度
(按MI电缆每1m,乙烯电缆每0.5m订购制作)
AW-6-350 3线1/4桥
采用0.08mm的厚度的耐腐蚀不锈钢基底,可以使用专用点焊机W-50R,轻松进行安装。
适合于高达300°C温度下的应变测量、粘合困难的被测物,以及长期应变测量。
主要被测物材料
|
金属
|
基底
|
SUS304
|
---|---|---|---|
使用温度范围
(°C) |
-196 ~ +300°C
|
敏感栅
|
特殊合金
|
温度补偿范围
(°C) |
+10 ~ +100°C
|
应变极限
(室温) |
0.5%
(5000×10-6应变) |
安装方法
|
点焊
(需要TML点焊机W-50R) |
疲劳寿命
(室温) |
1×106
(±1000×10-6应变) |
(单位:mm)
型号
|
敏感栅长
(mm) |
基底
|
试件
|
电阻
(Ω) |
|
---|---|---|---|---|---|
外形尺寸
(mm) |
材质
|
||||
AW-6-350-11-4FB01LT
|
6
|
24×5
|
SUS304
|
低碳钢
|
350
|
可根据要求提供其他电缆长度
AWC-2B 1单片4线系统
AWC-8B 3线1/4桥法
敏感栅封装在不锈钢管中。这种结构有助于简化防潮防水涂层,应变片适合恶劣环境以及长期应变测量。AWC-2B应用于1片4线法的测量。
主要被测物材料
|
金属
|
基片
|
SUS304
|
---|---|---|---|
使用温度范围
(°C) |
-20 ~ +100°C
|
敏感栅
|
特殊合金
|
温度补偿范围
(°C) |
+10 ~ +100°C
|
应变极限
(室温) |
0.5%
(5000×10-6应变) |
安装方法
|
点焊
(需要TML点焊机W-50R) |
疲劳寿命
(室温) |
1×106
(±1000×10-6应变) |
(单位:mm)
型号
|
敏感栅长
(mm) |
基底
|
被测物测材料
|
电阻
(Ω) |
|
---|---|---|---|---|---|
外形尺寸
(mm) |
材质
|
||||
AWC-2B-11-3LQSA
|
2
|
16×5
|
SUS304
|
低碳钢
|
120
|
AWC-8B-11-3LTSB
|
8
|
28×5
|
每个包装包含1只应变片。
可根据要求提供其他电缆长度
AWCH-2 单片4线
AWC系列中,更小、更薄、完全密封结构。适用于单片4线法的测量,使用温度高达200°C。
主要被测物材料
|
金属
|
基片
|
SUS304
|
---|---|---|---|
使用温度范围
(°C) |
-30 ~ +200°C
|
敏感栅
|
低碳钢
|
温度补偿范围
(°C) |
0 ~ +100°C
|
应变极限
(室温) |
0.5%
(5000×10-6应变) |
安装方法
|
点焊
(需要TML点焊机W-50R) |
疲劳寿命
(室温) |
1×~106
(±1000×10-6应变) |
型号
|
敏感栅长
(mm) |
基底
|
被测物测材料
|
电阻
(Ω) |
|
---|---|---|---|---|---|
外形尺寸
(mm) |
材质
|
||||
AWCH-2-11-MI2L-05LQSA | 2 | 16×5 | SUS304 | 低碳钢 | 120 |
可根据要求提供其他电缆长度
