海康微影（HIKMICRO）TD2A系列高温红外热像仪
探测器类型：非制冷型氧化钒探测器
分辨率：640×512
镜头焦距：15mm | 25mm
测温范围：0 ℃-800 ℃ 或 600 ℃-1800 ℃
重量：441g
技术参数
|
热成像 |
|
|
传感器类型 |
氧化钒非制冷型探测器 |
|
分辨率 |
640 × 512 |
|
帧频 |
50 Hz: 50 fps |
|
像元尺寸 |
17 μm |
|
响应波段 |
8~14 μm |
|
NETD（噪声等效温差） |
＜ 40 mk(@30 °C,F#=1.0) |
|
红外图像尺寸 |
640 × 512 |
|
热成像镜头焦距 |
25 mm |
|
光圈值 |
F1.5 |
|
MRAD（空间分辨率） |
0.68 |
|
热成像近摄距 |
0.5 m |
|
测温远距离（0.1×0.1m） |
25m |
|
视场角 |
24.9°×19.9° |
|
调色板 |
白热、黑热、融合1、彩虹、融合2、铁红1、铁红2、深褐色、色彩1、色彩2、冰火、雨、红热、绿热、深蓝等15种 |
|
测温精度 |
±2 ℃或者读数的±2% |
|
测温范围 |
0 ℃ - 800 ℃ 或 600 ℃ - 1800 ℃ |
|
图像处理 |
|
|
智能信息叠加 |
10个点测温，10个框测温，1个线测温 |
|
视音频 |
|
|
预览路数 |
20路 |
|
视频压缩标准 |
H.265/H.264/MJPEG |
|
接口 |
|
|
复位键 |
1个 |
|
客户端 |
iVMS-4200/iVMS-4800 |
|
报警输入 |
支持1路DC 0~3.3 V报警输入 |
|
报警输出 |
支持1路常开型开关量输出 |
|
RS485控制接口 |
1路，支持HIKVISION/PELCO-D/PELCO-P/MODBUS协议 |
|
网口 |
1路RJ45接口10 M/100 M/1000 M自适应以太网口 |
|
网络协议 |
IPv4,IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP,IGMP,ICMP,DHCP |
|
应用编程接口 |
支持ISAPI、SDK 16/32bit 640 × 512像素温度数据输出，开放型网络视频接口标准协议 |
|
模拟视频输出 |
1路SMA接口，输出CVBS视频 |
|
系统参数 |
|
|
菜单语言 |
中文 |
|
存储温度和湿度 |
-40℃~70℃， ＜90% RH |
|
外壳材质 |
铝合金 |
|
安装 |
M3螺纹口 |
|

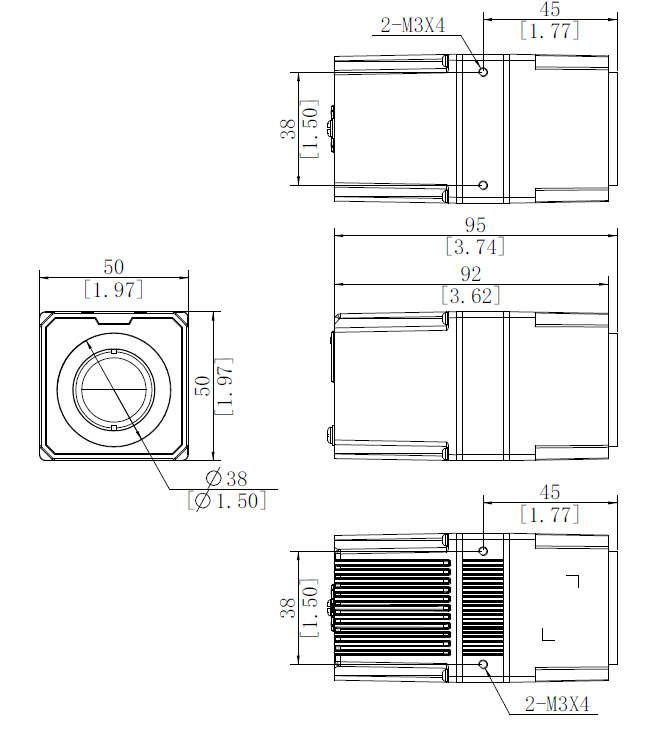

尺寸 |
100 × 50 × 50 mm（长宽高） |
|
电源输入 |
DC 10~30 V |
|
功率 |
6 W |
|
工作温度和湿度 |
0℃~50℃， ＜90% RH |
|
防护等级 |
IP40 |
|
重量 |
约441 g |
|
|
