Avio(NEC)红外热成像仪工作原理

日期:2019-09-22 14:03
浏览次数:0
摘要:Avio(NEC)红外热成像仪工作原理
一、概述:
NEC红外热成像仪是子公司日本NIPPON AVIO公司出品的红外热成像仪产品也称为AVIO红外热成像仪,日本NEC作为AVIO的控股母公司,AVIO公司主要设计生产红外热成像仪、精密焊接、太赫兹等优异仪器设备。我们今天就NEC红外热成像仪的工作原理作一下介绍。
NEC红外热成像仪设备叫法有很多种,比如:热像仪、红外热像仪、红外热成像仪等,其市场上的品牌也有很多种:美国FLIR红外热成像仪、日本NEC红外热成像仪、美国Fluke红外热成像仪、德国Testo红外热成像仪、中国浙江大力红外热成像仪、武汉高德红外热成像仪等品牌,但所有红外热成像仪工作原理都是一样的,以下我们来详细介绍分析一下。

二、红外辐射的发现:
首先在1800年英国的天文学家赫胥尔Mr.WilliamHerschel赫胥尔用分光棱镜将太阳光分解成从红色到紫色的单色光,依次测量不同颜色光的热效应。他发现,当水银温度计移到红色光边界以外,人眼看不见任何光线的黑暗区的时候,温度反而比红光区更高。反复试验证明,在红光外侧,确实存在一种人眼看不见的“专线”,后来称为“红外线”,也就是“红外辐射”。红外线普遍存于自然界中,任何温度高于优良零度(-273.16℃ )的物体都会发出红外线,比如冰块,通常把波长大于红色光线波长0.75µm ,小于1000µm的这一段电磁波称作“红外线”,也常称作“红外辐射”。红外线按照波长不同可以分为:近红外0.75 – 3 µm;中红外3 – 6 µm;远红外6 – 15µm;极远红外15 –1000 µm,我们称之为电磁波。

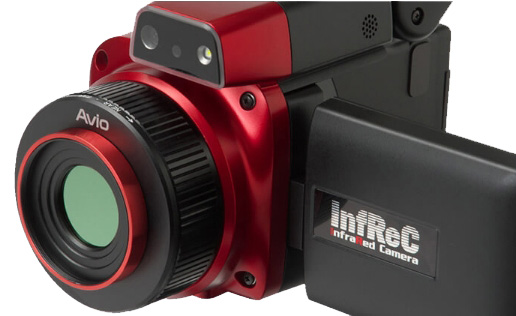

NEC红外热成像仪

1)根据普朗克定律,物体的红外辐射强度与其热力学温度直接相关。通过检测物体的红外辐射可以进行非接触测温,具有响应快、距离远、测温范围宽、对被测目标无干扰等优势。
2)热辐射是物体中分子、原子运动的宏观表现,温度是度量其运动剧烈程度的基本物理量之一。分子化学键的振动、转动能级对应红外辐射波段。因此,通过检测物体对红外辐射的发射与吸收,各种物理、化学现象中,往往都伴随热交换及温度变化。
3)优良零度以上的物体都会发射电磁辐射,我们利用NEC红外热成像仪观测不需要任何外部光源,有着非常有效的穿透烟雾的功能,可以做到可见光传感器做不到的功能。
4)红外辐射的大气穿透红外线在大气中穿透比较好的波段,通常称为“大气窗口”。红外热成像检测技术,就是利用了所谓的“大气窗口”。短波窗口在1--5μm之间,而长波窗口则是在8--14μm之间。NEC红外热成像仪有使用波段为:短波 (3µm -- 5µm); 长波 ( 8µm --14µm) 。
5)电磁波红外辐射一直在我们的身边包括我们人体本身,而对于红外辐射的检测及利用,更是渗透到现代军事、工业、生活的各个方面。由于人眼对于红外辐射没有响应,因此对于红外辐射的感知和检测必须利用专门的红外探测器。红外辐射波段对应的能量在0.1eV-1.0eV之间,所有在上述能量范围之内的物理化学效应都可以用于红外检测。在发现红外辐射后至今的几百年内,人们研制了各种各样的红外探测器


三、NEC红外热成像仪工作原理:
NEC红外热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上,物体的红外辐射经过镜头聚焦到探测器上,探测器将产生电信号,电信号经过放大并数字化到热像仪的电子处理部分,再转换成我们能在显示器上看到的红外图像。从而获得红外热像图,这种热像图与物体表面的热分布场相对应。通俗地讲红外热像仪就是将物体发出的不可见红外能量转变为可见的热图像。热图像的上面的不同颜色代表被测物体的不同温度,红外热像仪可将不可见的红外辐射转换成可见的图像。

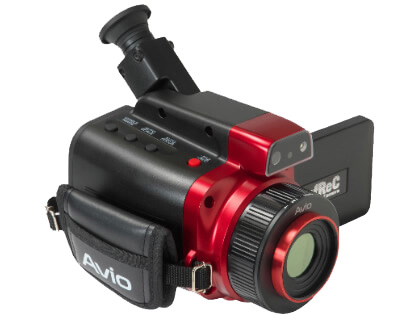

AVIO红外热成像仪


四、NEC红外热成像仪相比传统测温方法的有哪些优势:
首先是非接触遥感检测,NEC红外热成像仪优势在于不用接触被测物,可以有效的观测到高温度区域和低温度区域,非常直观的展现出二维画面可以体现被测范围所有点的温度信息数值情况,可以比较处于同一区域的物体的温度,并且计算出查看两点间的温差等,可以利用NEC红外热成像仪的NS9500PRO分析软件实时传输到电脑进行分析监控。
总结:以上我们用文字和图片为大家介绍了什么是红外热成像仪,有哪些厂家的品牌,已经NEC红外热成像仪的工作原理,希望对大家对此项技术有所了解,之后我们的文章会详细介绍NEC红外热成像仪具体有哪些型号和如何选择适合的红外热成像仪设备。


五、总结:
以上我们用文字和图片为大家介绍了什么是红外热成像仪,有哪些厂家的品牌,已经NEC红外热成像仪的工作原理,希望对大家对此项技术有所了解,之后我们的文章会详细介绍NEC红外热成像仪具体有哪些型号和如何选择适合的红外热成像仪设备。
