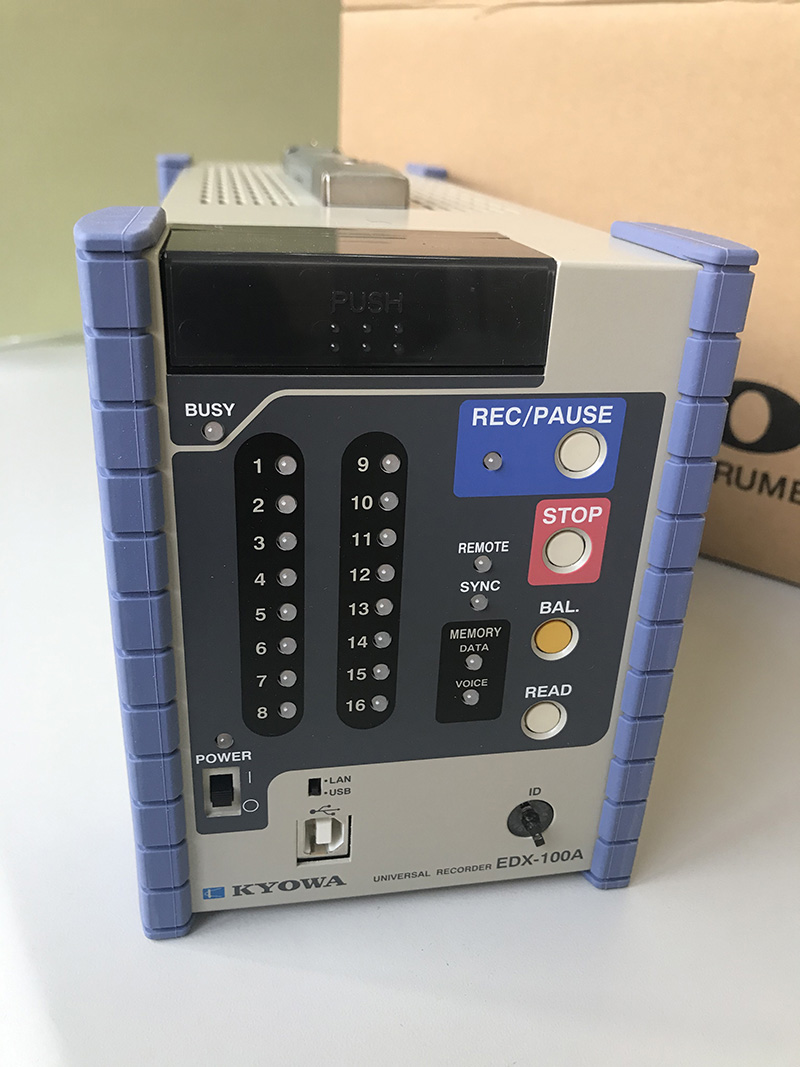

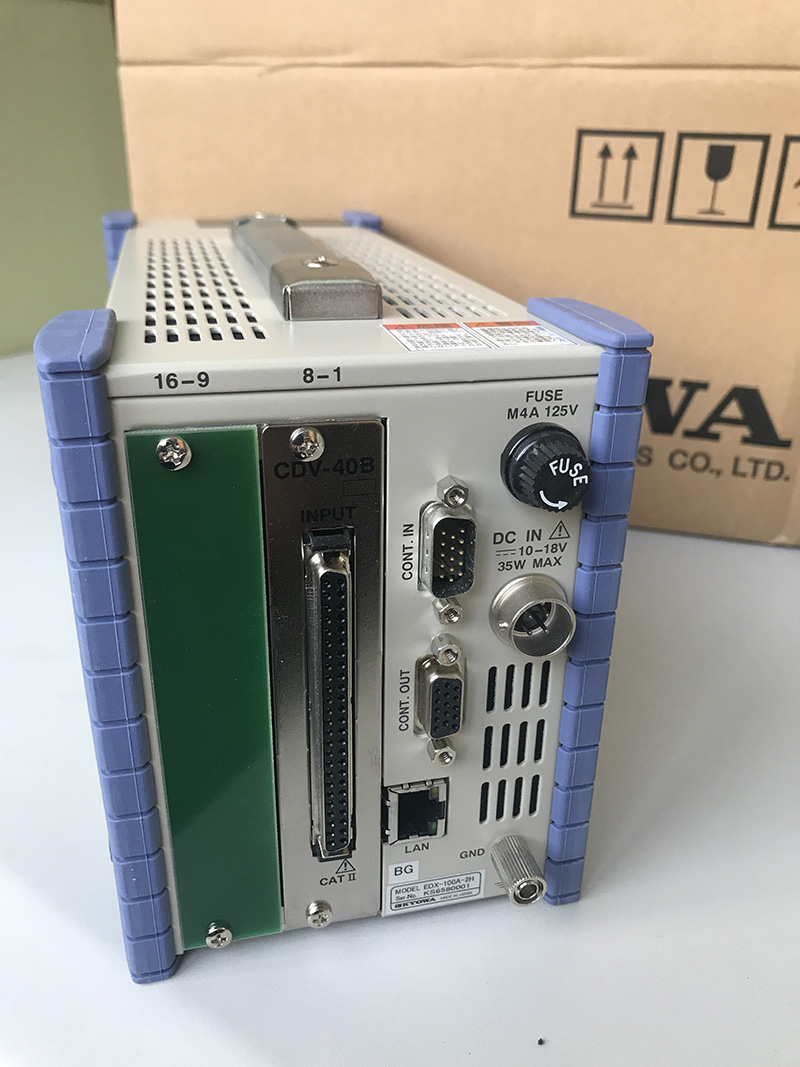

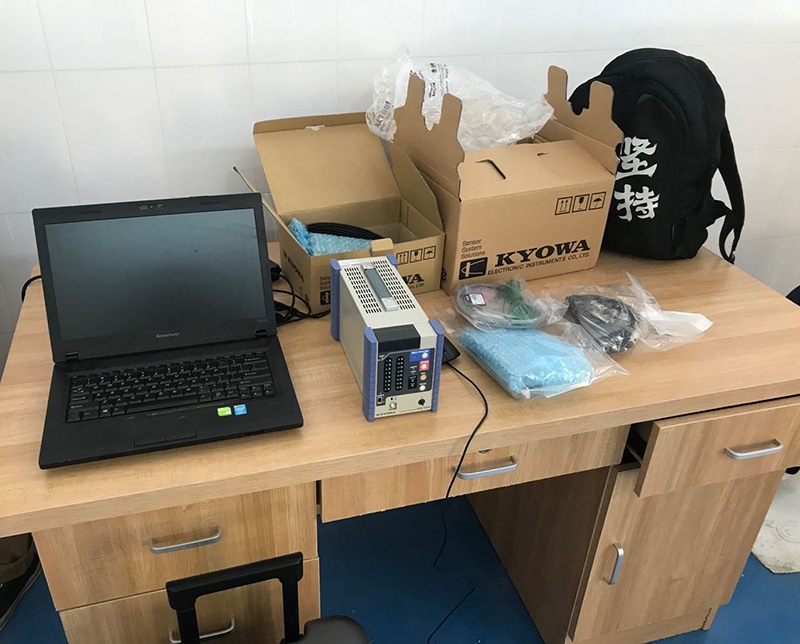

江苏省某高等职业技术学院 共和KYOWA EDX-100A动态应变采集仪交货
江苏省某高等职业技术学院 共和KYOWA EDX-100A动态应变采集仪交货
规格
EDX-100-1:8通道
EDX-100-2:16通道
通道数
8-32通道可选，可以扩展至128通道
组合方式
4台可以同时联机，可以扩展128通道，并将数据存在各自CF卡或直接输入电脑
测量信号
应变片、应变式传感器、直流电压、热电偶、Can总线数据
采样方式
全部通道同时采样
采样频率
1HZ-20KHZ(1/2/5系列):8通道采集
1HZ-10KHZ(1/2/5系列):16通道记录
1HZ-5KHZ(1/2/5系列):32通道记录
1HZ-5KHZ(1/2/5系列):CAN数据收录时
量程
应变：500，000.0微应变 电压：10v
量程精度
各量程±0.2%FS
非线性度
±0.1%FS
A/D分辨率
16位
数据存储
CF存储卡（128M-2G）保存和设置文件，采样数据也可以同步传输电脑
数据形式
共和标准K32形式，可以转化为EXCEL格式，（另售）数据解析软件DAS-100A
条件设定
联机设定：LAN网络USB接口，根据PC设定 脱机设定：把仪器设定数据保存在CF卡上，并通过CF卡回收
测量模式
手动测量、手动遥控测量、定时自动测量、触发测量
采集卡
CDV-40A(—F)应变/电压采集卡
DPM-42A（—F）动态应变测试卡
CCA-40A电荷放大器卡（测量压电式加速度计）
CTA-40A热电偶卡CFV-40AF/V转换卡CAN-40CAN卡
TEDS功能
与PC联机采集时，对应测试卡：CDV-40A（—F）、DPM-42A(—F)、CCA-40A(—F）卡
DAS-100动态数据分析软件
曲线图种类：时间系列（X-T）曲线图 16曲线/画面
数据文件编辑：数据编辑、页头编辑、文件保存、切取功能、阿斯基变换
统计处理：显示和存储记录数据的大值、小值、平均值、标准偏差
分析处理：四则运算、频域分析、时域分析
通信接口
LAN接口（网线接口）或USB接口
使用电源
DC 10-18V或特定AC转换器（AC100-240V）
消耗电源
EDX-100-1:约1.2A（含1张DC12V CDV-40A 上限载荷时）
EDX-100-2:约1.8A（含2张DC12V CDV-40A 上限载荷时）
EDX-100-4:约1.8A（含4张DC12V CDV-40A 上限载荷时）
外形尺寸
EDX-100-2:92.5(W)×132.5H)×255(D)mm
EDX-100-4:137.5(W)×132.5H)×255(D)mm
注：不含突出部分
重量
EDX-100-1:本机约1.6kg（含1张DC12V CDV-40A,约1.7kg)
EDX-100-2:本机约1.8kg（含2张DC12V CDV-40A,约2.0kg)
EDX-100-4:本机约2.0kg（含4张DC12V CDV-40A,约2.6kg)
标准附件
电源电缆（P-57),动态数据收录软件 DCS-100A
另售品
转接电缆（N-95）2m,AC适配电源：AC 100-240v
