小动物聚焦超声血脑屏障开放系统 TT-50
【技术概述与作用机制】
TT-50 系统由法国 Image Guided Therapy (IGT) 公司研发，是一套专为临床前神经科学研究量身定制的高精度桌面型聚焦超声（Benchtop FUS）实验平台。
在中枢神经系统（CNS）疾病研究中，血脑屏障（BBB）阻止了约 98% 的小分子药物及几乎所有大分子神经治疗剂入脑。TT-50 系统通过输出特定频率与脉冲波形的低强度聚焦超声（LIFU），
联合静脉注射微泡（Microbubbles），在靶区微血管内引发受控的声空化效应（Acoustic Cavitation）。该机制能够无创、局部、可逆地打开内皮细胞紧密连接（Tight Junctions），
使得单克隆抗体、基因载体（AAV）、纳米载体及化疗药物顺畅透过血脑屏障，实验后屏障可在安全时间内自行恢复。
设备集成了高灵敏度的被动空化检测（PCD）与数字采集系统，实现了对空化剂量（Cavitation Dose）的实时量化监控，保障了生物学实验的高度可重复性与组织安全性。

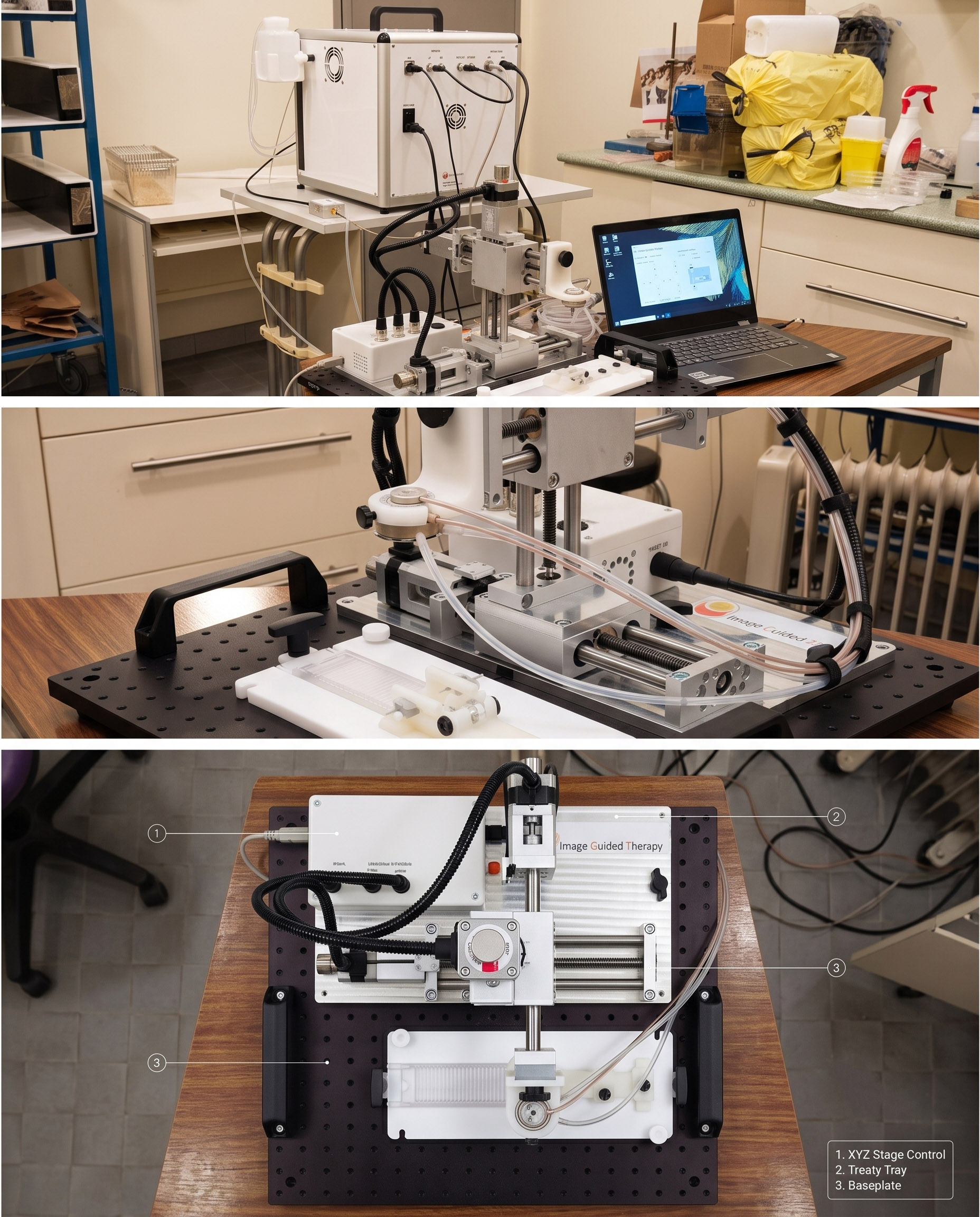

【核心技术指标与模块化解析】
1.高精度三轴立体定位与微小焦域
• 三轴电控定位：X, Y, Z 三轴电控平移台，最小移动步长达 2.5 µm，行程可达 100 × 100 × 100 mm，确保靶区扫描与定位的高重复性。
• 高频换能单元：中心频率 1.5 MHz，焦域尺寸控制在 ≤ 1 × 1 × 3 mm³，可精准聚焦于小鼠/大鼠特定脑区（如海马区、纹状体等），极大地降低了对旁观脑组织的声学暴露。
• 小动物生理约束：集成专用小动物固定床与头架，保证实验过程中动物头部的绝对刚性固定。
2.宽频可调射频信号发生与波形包络调制
• 射频输出与功率：射频频率范围 200 kHz - 5 MHz，输出功率 ≥ 45 W（负载峰值功率可达 ~60 W），支持功率与频率的连续可调。
• 包络调制（Envelope Modulation）：支持任意波形（Arbitrary Waveform）脉冲调制（如正弦波、三角波包络），脉冲持续时间（Pulse Duration）覆盖 1 µs 至 1000 s，完美兼容连续波（CW）与各类复杂 Pulsed-FUS 实验协议。
3.闭环安全声学监控——被动空化检测（PCD）
• 信号实时采集：配备带宽 ≥ 30 MHz、15-bit 高分辨率数字采集模块，实时捕获换能器反馈的二次谐波与超谐波声学信号。
• 空化剂量量化（Cavitation Dose）：通过 PCD Controller 软件对稳定空化（Stable Cavitation）与惯性空化（Inertial Cavitation）进行实时频谱分析与量化，从物理源头上防止因声压过高引起的脑组织出血或损伤。
4.高效声耦合与脱气水路系统
• 自动充水与实时脱气：水路循环模块可自动对换能器水腔进行无气泡填充，并具备在线实时脱气功能，彻底消除水路气泡引起的超声能量衰减与焦域畸变。
【科研应用场景】
• CNS 靶向递药（Drug Delivery）：递送单克隆抗体、化疗药物、小干扰 RNA (siRNA) 及 AAV 基因治疗载体，用于阿尔茨海默病（AD）、帕金森病（PD）及脑胶质瘤研究。
• 超声神经调控（Neuromodulation）：利用低能量聚焦超声对特定神经环路实施无创刺激或抑制。
• 声敏材料与纳米医学：声动力疗法（SDT）及超声响应型智能纳米载体的体外/体内响应评估。

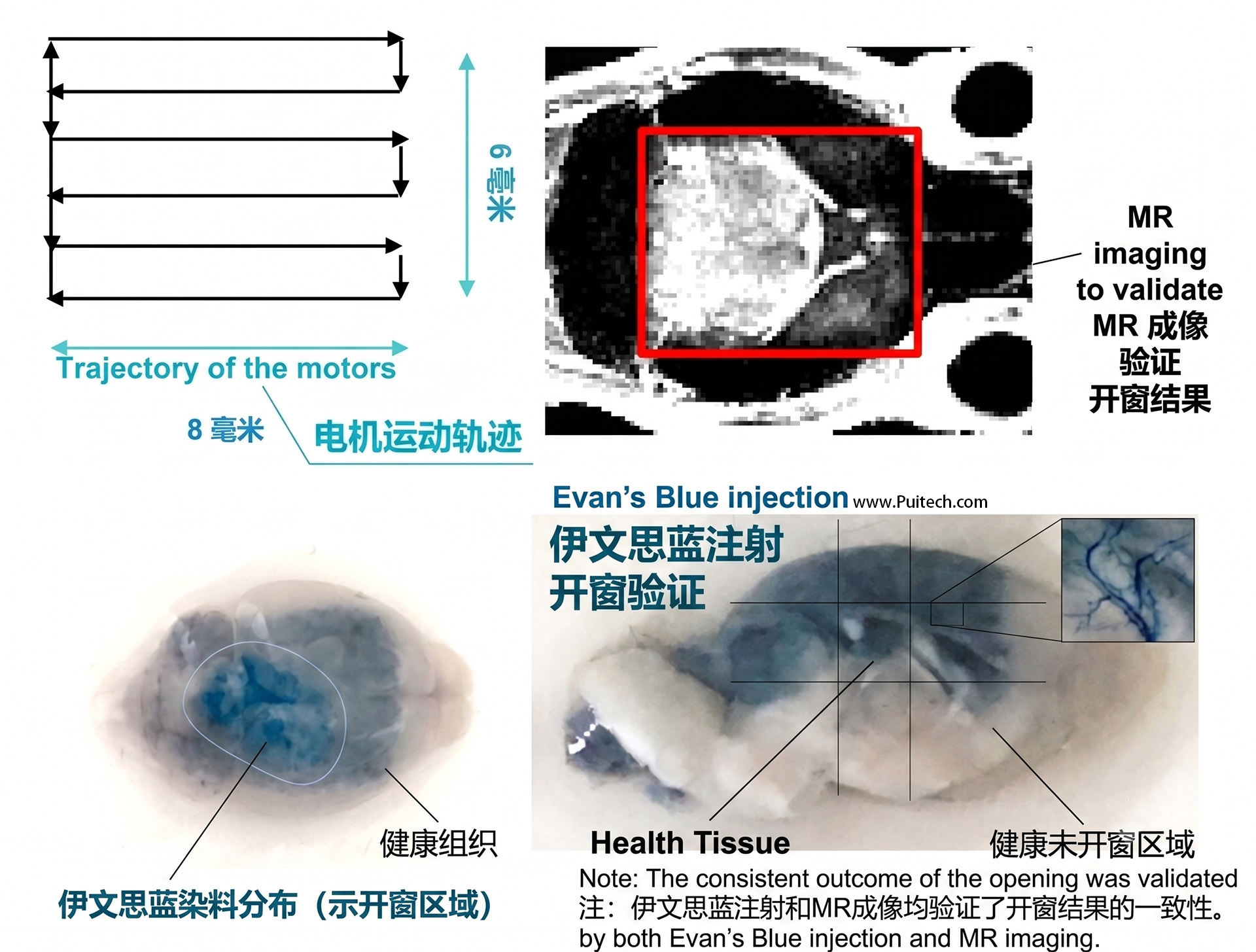

• 多模态影像验证：可无缝配合 7.0T/9.4T 等小动物高场强磁共振（MRgFUS）进行开屏障效果的实时 T1 加强影像学验证，或通过伊文思蓝（Evan's Blue）组织染色进行病理学验证。
信号发生模块 |
输出功率：≥45 W |
射频输出范围：200 kHz-5 MHz |
功率和射频输出频率可调t |
可变脉冲输出持续时间: 1 μs-1000 s |
任意波形脉冲输出 |
超声换能单元 |
频率：1.5 MHz |
聚焦点尺寸：≤1×1×3 mm3 |
配置被动空化检测 |
三轴立体定位模块 |
X,Y,Z三轴电控定位 |
最小移动步长：2.5 um |
三轴可调范围：100×100×100 mm |
配备动物拘束器 |
数据采集模块 |
带宽：≥30 MHz |
分辨率：15 bits |
循环水管路模块 |
超声换能单元用水自动填充 |
实时脱气功能 |

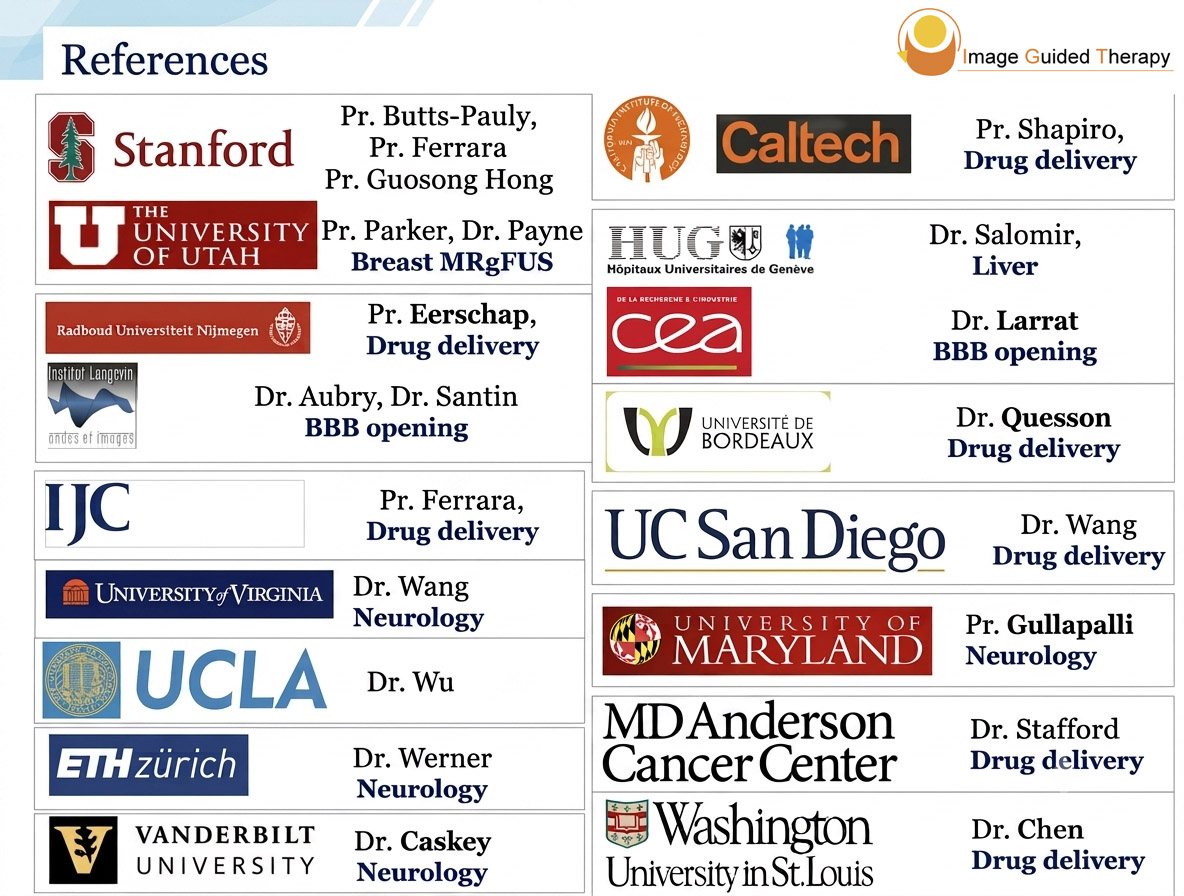

【全球顶级科研学术背书】
IGT 聚焦超声技术平台已在全球数十家顶尖神经科学与生物医学工程实验室得到广泛应用与文献验证：
• 斯坦福大学 (Stanford University) — Pr. Butts-Pauly / Pr. Guosong Hong 课题组
• 加州理工学院 (Caltech) — Pr. Mikhail Shapiro 课题组（超声遗传学与药物递送）
• 苏黎世联邦理工学院 (ETH Zürich) — Dr. Werner 课题组
• 法国原子能署 (CEA, France) — Dr. Larrat 课题组（血脑屏障开放机制研究）
• MD 安德森癌症中心 (MD Anderson Cancer Center) — Dr. Stafford 课题组
• 华盛顿大学圣路易斯分校 (WUSTL) — Dr. Chen 课题组
（注：本系统为临床前科研专用设备，仅限用于实验室小动物及细胞学研究，不可用于人体诊断或临床治疗。
